Produktdetails:
|
| Material: | Gusseisen | Modell: | SDE3" |
|---|---|---|---|
| Größe: | 3-25 Zoll | Bohrungsgröße: | 100-800mm |
| Ausrüstungsoptionen: | Externe Zahnräder | Garantie: | 5 Jahre |
| Erstausrüster: | Verfügbar | Rotierender Typ: | Doppelachse |
| Hervorheben: | Kleiner zweiachsiger Schwenkantrieb,25 Zoll zweiachsiger Schwenkantrieb,SDE 3" zweiachsiger Schwenkantrieb |
||

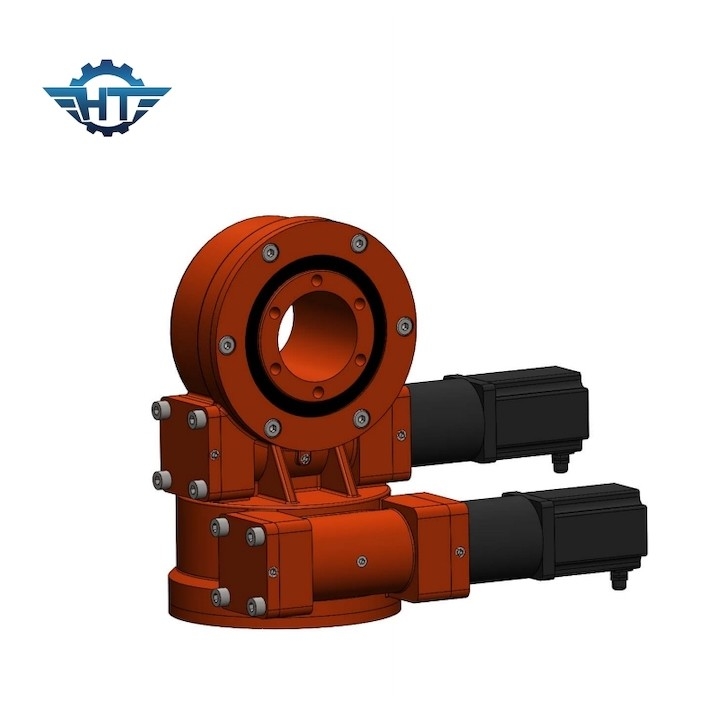

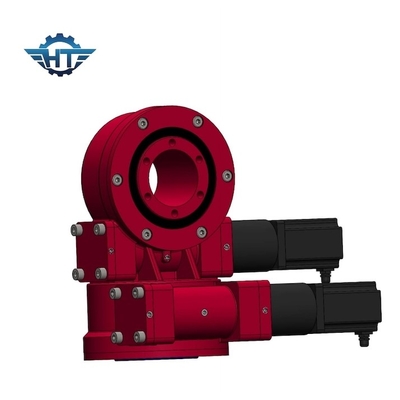

Kleines Doppelachsen-Schwenkgetriebe mit geschlossenem Gehäuse für Sun-Tracking-Panel-Projekt
Schwenkwerk Beschreibung
Schwenkantriebe von Hangtuo bieten ein großes Übersetzungsverhältnis in einer einzigen Getriebestufe, optimiert für Gewicht und Leistung.Die Schnecken und Zahnräder sind in einem flachen, selbsthaltenden und einbaufertigen Gehäuse montiert, wodurch das Produkt auf alle axialen und radialen Kräfte und resultierenden Kippmomente reagiert, die in den anspruchsvollsten Anwendungen auftreten.Diese äußerst anpassungsfähigen Produkte zeichnen sich außerdem durch starke Stoßfestigkeit, lange Lebensdauer, reibungslose Rotation, Lagerschutz und abgedichtete Antriebsoptionen aus.Alle technischen Vorteile, kombiniert mit branchenführenden Qualitätsstandards, machen Hangtuo-Produkte zu idealen Kandidaten für leistungskritische Hochleistungsanwendungen.
SDE-Modell Drehantriebsleistungsparameter
| Leistungsparameter des SDE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) |
Kippmoment (kNm) |
Haltemoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbsthemmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | fünfzehn | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Das Funktionsprinzip des Schwenkantriebs
Die Schnecke wird vom Motor angetrieben, der den Drehwerksantrieb zur Drehung antreibt und das Drehmoment über den im Gehäuse befestigten Flansch abgibt.Drehwerksantrieb mit Rückwärtsselbsthemmung durch Schneckengetriebe mit Rückwärtsselbsthemmung.
Hauptmerkmale
1. stabil
2. hohe präzision
3. hervorragende Leistung
