Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE7“ |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 1750Nm |
| Haltemoment: | 13200Nm | Kippmoment: | 7000Nm |
| Leistungsfähigkeit: | 40% | Standardfarbe: | RAL9006 |
| Hervorheben: | Vertikales Durchlauf-Antriebs-Umschlag-Wurm-Getriebe,Vertikaler Durchlauf-Antrieb für Sun-Spurhaltung,Vertikaler Solarantrieb des durchlauf-VE7 |
||

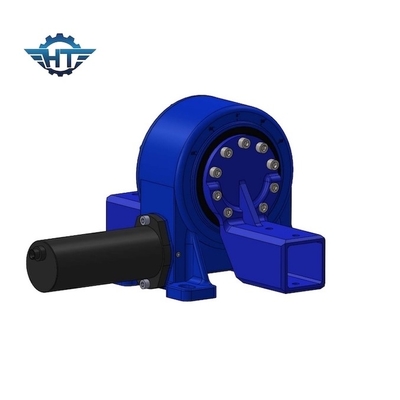

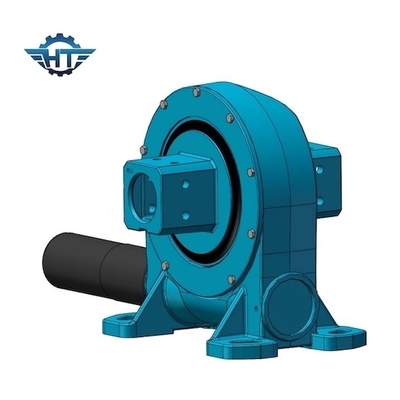

Vertikaler Antrieb des Durchlauf-VE7, Umschlag-Wurm-Getriebe für Sun-Tracking-Systeme
Umschlag-Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Herumdrehenantrieb hat selbstsichernde Rückeigenschaft wegen des Schneckengetriebes mit selbstsichernden Rückeigenschaften. Diese Eigenschaft erhöht groß die Stabilität des Wirtsbetriebs und des Sicherheitsfaktors. Verglichen mit den traditionellen Herumdrehenprodukten, ist Herumdrehenantriebsgetriebe einfach zu installieren, einfach instandzuhalten und spart beträchtlichen Installationsraum. Die Vorteile sind, wie folgt:
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion
Technisches Blatt von VE-Modell Slewing Drive
| Modell | Verhältnis | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (N.m) | Haltemoment (N.m) | Axiale Last (kN) | Radiallast (kN) | Leistungsfähigkeit | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Glossar von Schlüssel-Paramaters
Kippen des Moment-Drehmoments: Dieses Drehmoment ist die Schwerkraftlast, die mit Abstand zwischen der Position der Last und der Mitte des Herumdrehenlagers multipliziert wird. Wenn das tatsächliche Drehmoment größer als das bewertete Kippenmomentdrehmoment ist, wird Herumdrehenantrieb umgeworfen.
Radiallast: Die Lastsvertikale zur Achse des Herumdrehenlagers
Axiale Last: Die Lastsähnlichkeit zur Achse des Herumdrehenlagers
Haltemoment: Es ist das Rückdrehmoment. Wenn der Antrieb sich Rück- dreht und die Teile nicht geschädigt werden, wird das maximale erzielte Drehmoment Haltemoment, es wird gesehen auch als defektes Drehmoment genannt.
Selbstsichernd: Nur wenn es Last gibt, ist der Herumdrehenantrieb nicht in der Lage aufzuheben sich drehen und selbstsichernd folglich genannt.
