Produktdetails:
|
| Modell: | 7 Zoll | Gang-Verhältnis: | 57:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | Präzision: | Wie verlangt |
| Fahrer: | Motoren | Art: | Doppelachse |
| Anwendung: | Solar-Tracking-System | Farbe: | Wie verlangt |
| Hervorheben: | Solartracking-system-Durchlauf-Antriebs-Getriebe,Doppelachsen-Durchlauf-Antriebs-Getriebe 12VDC,Solarspurhaltungsantriebs-Getriebe des durchlauf-7inch |
||

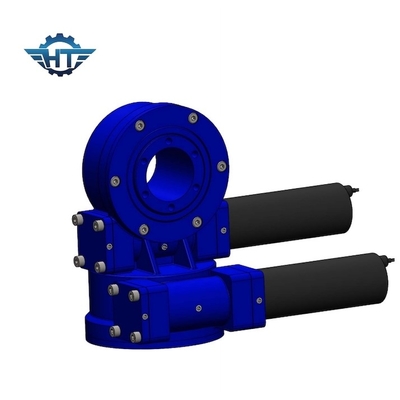

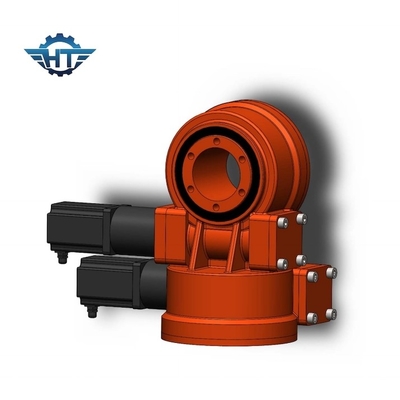

Doppelachsen-Durchlauf-Antriebs-Getriebe mit Motoren DC-12V für Solartracking-system
Doppelachsen-Herumdrehenantriebs-Einleitung
Herumdrehenantriebe sind für die Situationen perfekt, die das Last-Halten und Rotationsdrehmoment vom gleichen Getriebe erfordern. Typische Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
Leistungs-Diagramm von SDE
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Axiale Last | Radiallast | Haltemoment | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | kN | kN | N.m | Grad | Ja | Kilogramm | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 Kilogramm |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 Kilogramm |
Technische Daten
| Produkt-Name | Antrieb Herumdrehens SDE7 mit Gangmotoren 43Nm 24Vdc |
| Abtriebsdrehmoment | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Kippen des Moment-Drehmoments | 7000 N.m; 5163 ft.lbs |
| Haltemoment | 13200 N.m; 9736 ft.lbs |
| Statische axiale Bewertung | kN 133,20; 29943 lbs |
| Statische Radialbewertung | kN 53; 11977 lbs |
| Dynamische axiale Bewertung | kN 31,90; 7171 lbs |
| Dynamische Radialbewertung | kN 27,91; 6274 lbs |
| Bewegungsalternativen | 380V/220V Wechselstrommotor; Schrittmotor; Schwanzloser Motor |
| Produkt-Art | Doppelachse; Einzelne Achse; CPV/HCPV; Solarteller; Parabolisch; Solarturm |
| Anwendungs-Eigenschaft | Solartracking-system, industrielles Machiner |
Empfohlener Herumdrehenantrieb
| Beiliegender Unterkunftc$herumdrehenantrieb | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Genauer beiliegender Unterkunftc$herumdrehenantrieb | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Wurmgangherumdrehenantrieb | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Doppelachsenherumdrehenantriebe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Beiliegender Antrieb Herumdrehen der Vertikale | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
