Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE1 |
|---|---|---|---|
| Gang-Verhältnis: | 31:1 | Leistungsfähigkeit: | 40% |
| Farbe: | Wie verlangt | Anwendung: | Automatisches Solartracking-system |
| Herkunftsort: | Changzhou, China | Fahrer: | Motor 12/24VDC |
| Zertifikat: | ISO9001, CER | Selbstverriegelung: | Ja |
| Hervorheben: | Kleines Gang-Bewegungsdurchlauf-Antriebs-Getriebe,Solarantriebs-Getriebe des durchlauf-SE1,Solarantriebs-Getriebe des durchlauf-50Mn |
||

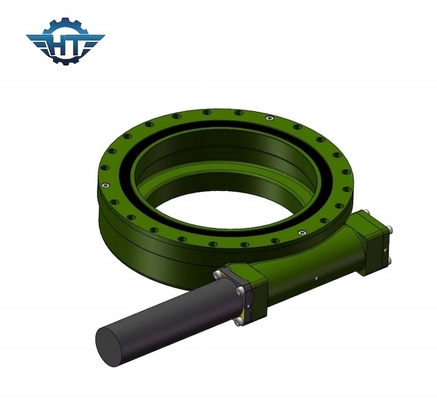

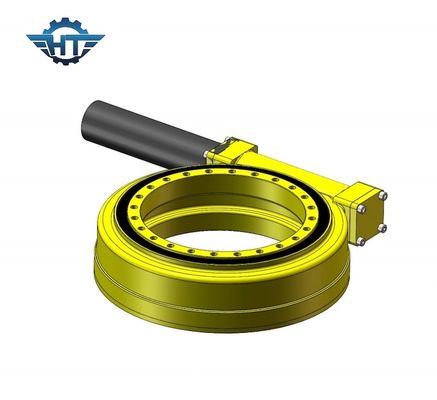

Antriebs-Getriebe des Durchlauf-SE1 mit kleinem Gang-Motor für automatisches Solartracking-system
Antriebs-Beschreibung des Durchlauf-SE1
Für Herumdrehenantrieb nannte normalerweise Herumdrehenlager, oder Herumdrehenring, ist besteht Wurm, Gang, Wohnung, Endstöpsel, Kopfplatte, Motor und aus anderen Komponenten. Da die Kernkomponenten Wurm und Gang sind, können sie axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit den traditionellen Drehprodukten, ist der neue Herumdrehenantrieb bequem zu installieren, instandzuhalten und zu installieren. Herumdrehenantriebe sind in PV-Solartracking-systemen, CPV, CSP und Gebäudeanwendungen, einschließlich LKW-Kräne, Aufzüge, Drehscheiben, Hafenmaschinerie, Fahrzeuge, kleine Windstromnetze und Satellitenantenne weitverbreitet. Es gibt 11 verschiedene Größen, die von 1" bis 25" mit mehr als 60 Modellen verfügbar sind, zum von regelmäßigen und genauen Spurhaltungsbedingungen in PV, in CPV und in CSP (thermische Energie, Turm, Fresnel, Heliostat) zu erfüllen Felder aufspürend.
Leistungsparameter von Se-Reihen
| Modell | Verhältnis | Nennleistungs-Drehmoment | Kippen des Drehmoments | Haltemoment | Axiale Last | Radiallast | Leistungsfähigkeit | Präzision | Selbstsichernd | Gewicht |
| N.m | N.m | N.m | kN | kN | Grad | Ja | Kilogramm | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Installation
Antriebe Herumdrehens SE1 konnten vertikal und horizontal installiert sein.
Es wird geraten, um die Oberseite der Herumdrehenantriebe in die Solar- oder mechinery Anwendungen für besseren Schutz horizontal anzubringen. Wenn es benötigt wird, könnte es auch vertikal angebracht werden, aber benötigt zusätzliche Anhänger.
Anwendungen
Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
