Produktdetails:
|
| Gewährleistung: | 5 Jahre | Anwendung: | Solar-Tracking-System |
|---|---|---|---|
| Drehzahlbereich: | 0.1-100 Rpm | Produktbezeichnung: | Solar-Tracker-Schlew-Antrieb |
| Kodiererart: | Zusätzlicher Encoder | Genauigkeit: | 0.1° |
| Eingangsspannung: | 24 V | Maximaler Abtriebsdrehmoment: | 13420N.m. |
| Hervorheben: | Solar-Tracker-Schleudern IP66,Drehantrieb für Solar-Tracking-System,Schlachtantrieb für Solar Tracking |
||

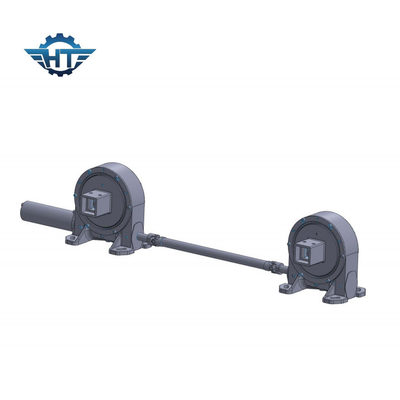

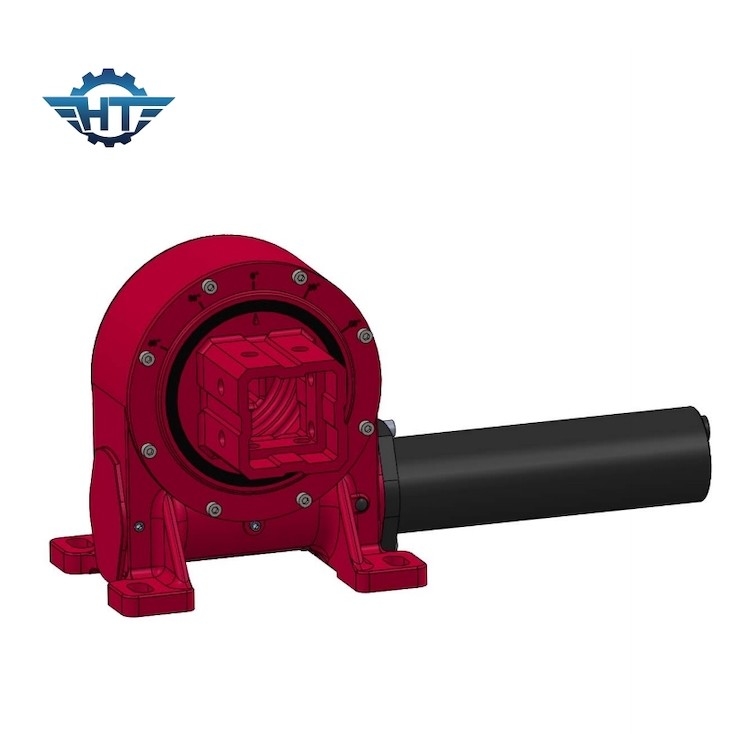

IP66 Solar-Tracker Schleifantrieb mit einer Genauigkeit von 0,1° für Solar-Tracking
Beschreibung des Produkts
Ein Schwenkantrieb ist ein mechanisches Bauteil, das in verschiedenen Anwendungen verwendet wird, um die kontrollierte Drehung einer Last um eine zentrale Achse zu ermöglichen.Solar-Tracking-Systeme, Windkraftanlagen, Baumaschinen und andere Anwendungen, bei denen eine kontrollierte und präzise Drehung erforderlich ist.
Schwenkantriebe bestehen typischerweise aus einem robusten, kompakten Gehäuse, das alle internen Komponenten enthält.Im Mittelpunkt des Drehantriebs ist eine zentrale AchseDie Hauptfunktion des Drehantriebs ist es, die Drehbewegung in eine Winkelbewegung umzuwandeln.Dies wird durch einen Getriebeapparat erreicht.Die Wurmschraube setzt sich mit den Zähnen auf dem Ringgetriebe ein und ermöglicht eine kontrollierte Drehung.
Zur Steuerung der Drehung des Schwenkantriebs ist in der Regel ein externer Antriebsmotor angeschlossen, der das notwendige Drehmoment und die Kraft zur Drehung der Last liefert.Hochwertige Lager sind entscheidende Bestandteile eines DrehantriebsSie bieten Unterstützung und reduzieren die Reibung und ermöglichen eine reibungslose und effiziente Drehung.Schutz der inneren Komponenten vor StaubDie Schleifantriebe sind mit Dichtungen und Dichtungen ausgestattet, um Verschleiß zu reduzieren und langfristige Zuverlässigkeit zu gewährleisten.Ein Montageflansch kann eingesetzt werden, um den Drehantrieb sicher an die umgebende Struktur zu befestigen.Einige Schwenkantriebe verfügen über ein Ausgangsgetriebe, das mit der zu drehenden Last verbunden ist. Dieses Getriebe kann an die spezifischen Anforderungen der Anwendung angepasst werden.
Schwenkantriebe sind so konzipiert, dass sie schwere Lasten bewältigen und eine präzise Steuerung der Rotation bieten, was sie für verschiedene Anwendungen, die eine kontrollierte Bewegung erfordern, ideal macht.Sie sind in der Lage, sowohl axiale als auch radiale Belastungen zu tragen, was sie zu wertvollen Komponenten in Industriezweigen wie dem Bauwesen macht., erneuerbare Energien und Fertigung.
Technische Parameter
Hier ist ein Vergleich des Modells, Nenn-Ausgangs-Drehmoment, Halte-Drehmoment, Neigungs-Drehmoment, Achsbelastung, Radialbelastung, Verhältnis, Effizienz, Präzision, IP, Betriebstemperatur, Selbstverriegelung,und Gewicht von Getriebebaumodellen in verschiedenen Größen:
|
Modell |
Nennleistung (Nm) |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. |
Neigungsdrehmoment (kN.m) |
Achsbelastung (kN) |
Radialbelastung (kN) |
Verhältnis |
Effizienz |
Präzision (Abschluss) |
Eigentumsrecht |
Arbeitszeit ((°C) |
Selbstverriegelung |
Gewicht (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
251 kg |
Anwendungen
Schwenkantriebe finden Anwendungen in einer Vielzahl von Industriezweigen und Anlagen, in denen eine kontrollierte Rotation, eine präzise Positionierung und eine tragfähige Leistung unerlässlich sind.und maximieren können Energieabfangen, die Effizienz der Stromerzeugung verbessern, eine präzise Indizierung und Positionierung für Bearbeitungsprozesse ermöglichen und verschiedene Bewegungs- und Positionierungsaufgaben ermöglichen.
Hier sind einige häufige Anwendungen von Drehantrieben:
Solar-Tracking-Systeme
Windkraftanlagen
Baumaschinen
Landwirtschaftliche Maschinen
Materialhandhabung
Rotationstische
Marine und Offshore-Ausrüstung
Luftarbeitsplattformen
Erneuerbare Energien
Satellitenschüsseln
Rundfunk und Überwachung
Automatisierte Fertigung
Verteidigung und Luftfahrt
Unterhaltungsindustrie
Teleskope und Observatorien
Ausrüstung für Bergbau und Steinbruch
Durch die Steuerung der Bewegung und Ausrichtung vieler Geräte sind Drehantriebe für einen effizienten und sicheren Betrieb von entscheidender Bedeutung und finden sich in verschiedenen Branchen.
