Produktdetails:
|
| Eingangsspannung: | 24 V | Schutz-Niveau: | IP-Qualität |
|---|---|---|---|
| Gewährleistung: | 5 Jahre | Anwendung: | Pv-Solartracking-system |
| Geräuschpegel: | ≤50dB | Produktbezeichnung: | Solar-Tracker-Schlew-Antrieb |
| Gewicht: | 23 Kilogramm | Betriebstemperatur: | -40°C bis +120°C |
| Hervorheben: | RS485-Schnittstelle Solarschleifrad,24V Solar-Tracking-Schlew-Antrieb,PV-Solarverfolgung |
||

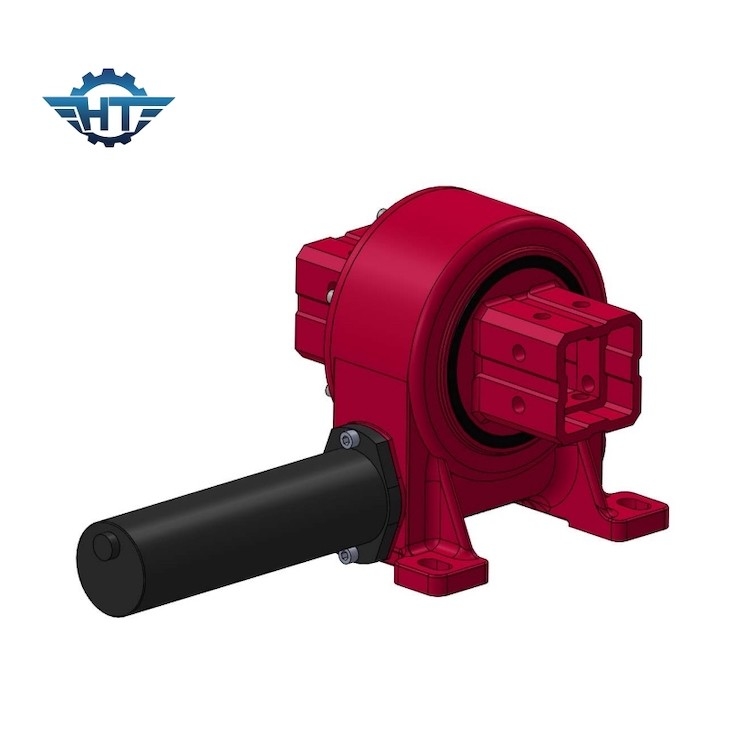

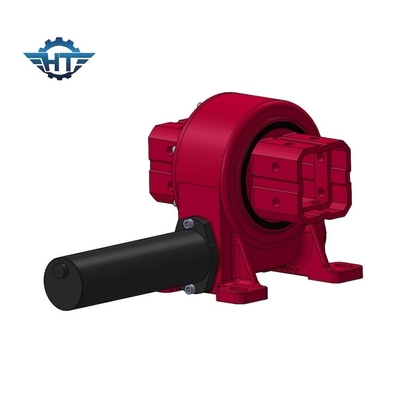

Fortgeschrittenes Solar-Tracking-System mit 3600ppr Auflösung und RS485-Schnittstelle
Beschreibung des Produkts
Ein Drehantrieb, auch als Drehantrieb oder Drehlagerantrieb bezeichnet, ist eine mechanische Komponente, die in verschiedenen Anwendungen verwendet wird, um die kontrollierte Drehung einer Last um eine zentrale Achse zu ermöglichen.Diese Geräte finden sich häufig in industriellen Maschinen., Solar-Tracking-Systeme, Windkraftanlagen, Baumaschinen und andere Anwendungen, bei denen eine kontrollierte und präzise Drehung erforderlich ist.
Hier ist eine Beschreibung der wichtigsten Eigenschaften und Komponenten eines Schwenkantriebs:
Hauptgehäuse: Der Drehantrieb besteht typischerweise aus einem robusten, kompakten Gehäuse, das alle inneren Komponenten enthält.Das Gehäuse ist so konstruiert, dass es starken Belastungen und Umweltbedingungen standhält.
Zentrale Achse: Im Mittelpunkt des Drehantriebs befindet sich eine zentrale Achse, die oft als Wurmgetriebe bezeichnet wird und als Drehpunkt für die Drehbewegung dient.
Zahnradmechanismus: Die Hauptaufgabe des Drehantriebs besteht darin, die Drehbewegung in eine Winkelbewegung umzuwandeln.mit einer Breite von mehr als 20 mm,Die Wurmschraube verbindet sich mit den Zähnen des Ringgetriebes und ermöglicht eine kontrollierte Drehung.
Antriebsmotor: Um die Drehung des Schwenkantriebs zu steuern, ist normalerweise ein externer Antriebsmotor angeschlossen.
Lager: Hochwertige Lager sind entscheidende Bestandteile eines Drehantriebs, die Unterstützung bieten und Reibung reduzieren und eine reibungslose und effiziente Drehung ermöglichen.Einige Schwenkantriebe verfügen über mehrere Lagerreihen für mehr Stabilität.
Dichtungen und Schmierung: Um die inneren Komponenten vor Staub, Schmutz und Feuchtigkeit zu schützen, sind Drehantriebe mit Dichtungen und Dichtungen ausgestattet.Eine ordnungsgemäße Schmierung ist unerlässlich, um Verschleiß zu reduzieren und langfristig zuverlässig zu sein.
Montageflansche: Je nach Anwendung kann eine Montageflansche eingesetzt werden, um den Drehantrieb sicher an die umgebende Struktur zu befestigen.
Ausgangsgetriebe: Einige Schwenkantriebe verfügen über einen Ausgangsgetriebe, der mit der zu drehenden Last verbunden ist.
Schwenkantriebe sind so konzipiert, dass sie schwere Lasten bewältigen und eine präzise Steuerung der Rotation bieten, was sie für verschiedene Anwendungen, die eine gesteuerte Bewegung erfordern, ideal macht.Sie sind in der Lage, sowohl axiale als auch radiale Belastungen zu tragen, was sie zu wertvollen Komponenten in Industriezweigen wie dem Bauwesen macht., erneuerbare Energien und Fertigung.
Technische Parameter
Hier ist eine kurze Beschreibung der verschiedenen verfügbaren Reduktormodelle:
|
Modell |
Nennleistung (Nm) |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. |
Neigungsdrehmoment (kN.m) |
Achsbelastung (kN) |
Radialbelastung (kN) |
Verhältnis |
Effizienz |
Präzision (Abschluss) |
Eigentumsrecht |
Arbeitszeit ((°C) |
Selbstverriegelung |
Gewicht (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
251 kg |
Anwendungen
Drehantriebe werden in einer Vielzahl von Branchen und Anwendungen weit verbreitet, in denen eine kontrollierte Rotation, eine präzise Positionierung und eine tragfähige Leistung für einen effizienten Betrieb unerlässlich sind.Von Solar-Tracking-Systemen bis hin zu Windkraftanlagen, Baumaschinen und Drehtischen, Drehantriebe ermöglichen die präzise Steuerung verschiedener Bauteile.Schiffs- und Offshore-Ausrüstung, Luftarbeitsplattformen, Systeme für erneuerbare Energien, Satellitenantennen, Rundfunksysteme, Überwachungssysteme, automatisierte Fertigungsprozesse, Verteidigungs- und Raumfahrtanwendungen,Vergnügungsparkfahrten, Teleskope und Bergbau- und Steinbruchsausrüstung.
Die Vielseitigkeit der Drehantriebe und ihre Bedeutung in einer Vielzahl von Anwendungen ist unübertroffen.Drehantriebe ermöglichen eine effiziente Bewegung und präzise Positionierung verschiedener Bauteile, um einen sicheren und effizienten Betrieb in einer Reihe von Branchen zu gewährleisten.
Unterstützung und Dienstleistungen
Technische Unterstützung und Dienstleistungen für Solar-Tracker-Schlew-Antrieb
Unser Team von erfahrenen Ingenieuren hilft Ihnen bei der Identifizierung von Problemen und bietet Lösungen für alle Probleme, auf die Sie stoßen können.von der regelmäßigen vorbeugenden Wartung bis hin zu Notfallreparaturen und Ersatzarbeiten.
Wir bieten unseren Kunden technische Unterstützung und Dienstleistungen an, mit einem engagierten Team von Fachleuten, die immer bereit sind, Ihre Fragen und Bedenken zu beantworten.Unser Team ist gut ausgebildet und kennt alle Aspekte der Solar Tracker Slew Drive Technologie., und kann Ihnen die Beratung und das Fachwissen zur Verfügung stellen, die Sie benötigen, um Ihr System in einem optimalen Zustand zu halten.
Wir bieten auch eine Reihe von kundenspezifischen Dienstleistungen an, darunter kundenspezifische Installationsvorschläge und Fehlerbehebung.Unser Team kann mit Ihnen zusammenarbeiten, um mögliche Schwachstellen in Ihrem System zu identifizieren und maßgeschneiderte Lösungen zur Gewährleistung optimaler Leistung bereitzustellen.
Unser technischer Support und unsere Dienstleistungen sind darauf ausgelegt, Ihnen die bestmögliche Erfahrung mit Ihrem Solar Tracker Slew Drive Produkt zu bieten.Bitte zögern Sie nicht, uns zu kontaktieren..
Verpackung und Versand
Solar Tracker Slew Drive Verpackung und Versand umfassen:
Hochwertiges Verpackungsmaterial wie Luftblasenfolie, Schrumpffolie und Schaumpolster.
Das Produkt ist in einem Schutzfach zu verschließen.
Das Produkt wird mit einer Tracking-Nummer gekennzeichnet und an die angegebene Adresse versandt.
