Produktdetails:
|
| Produktbezeichnung: | Solar-Tracker-Schlew-Antrieb | Schutz-Niveau: | IP-Qualität |
|---|---|---|---|
| Gewicht: | 80 KILOGRAMM | Drehzahlbereich: | 0.1-100 Rpm |
| Geräuschpegel: | ≤50dB | Genauigkeit: | 00,15° |
| Eingangsspannung: | 24 V | Kodiererart: | Zuwachs |
| Hervorheben: | Hochleistungs-Solar-Tracker-Schlew-Antrieb,24V-Solar-Tracker-Antrieb,50 dB Solar Tracker-Antrieb |
||

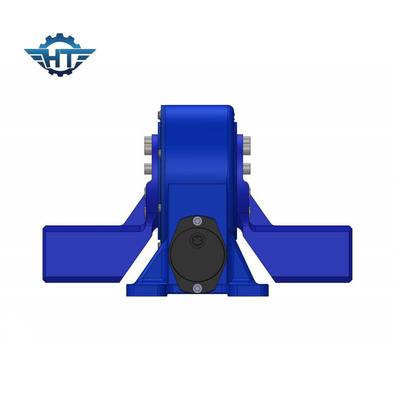

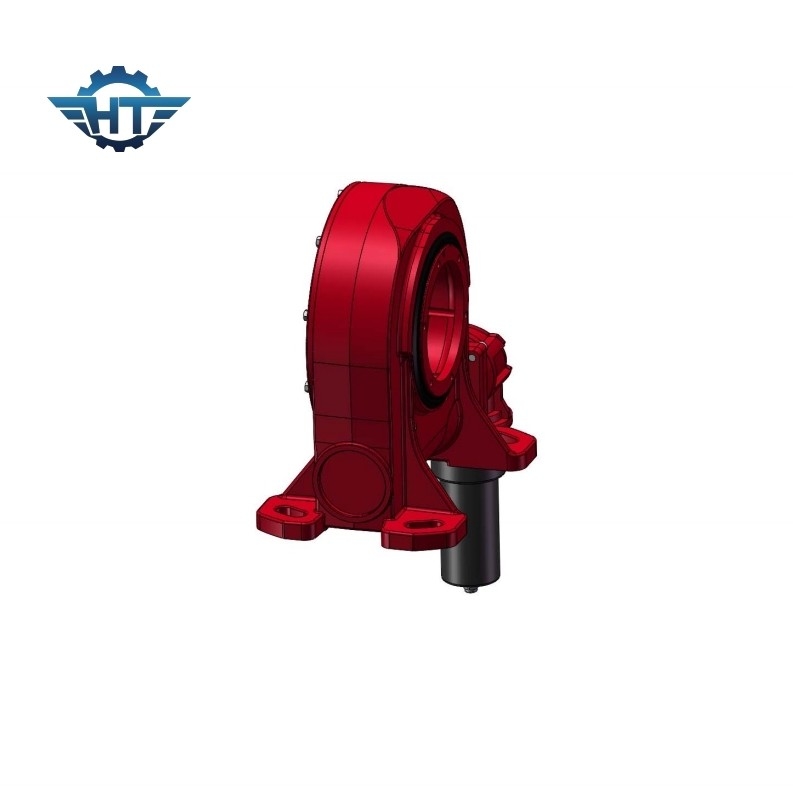

Hochleistungs-Solar Tracker Schleifantrieb Ausgangsdrehmoment 5 Jahre
Beschreibung des Produkts
Ein Drehantrieb, auch als Drehantrieb oder Drehlagerantrieb bezeichnet, ist ein mechanisches Bauteil, das in verschiedenen Anwendungen verwendet wird, um die kontrollierte Drehung einer Last um eine zentrale Achse zu ermöglichen.Diese Geräte finden sich häufig in industriellen Maschinen., Solar-Tracking-Systeme, Windkraftanlagen, Baumaschinen und andere Anwendungen, bei denen eine kontrollierte und präzise Drehung erforderlich ist.
Die Hauptkomponenten eines Schwenkantriebs bestehen aus einem robusten Gehäuse, das die integralen Komponenten enthält, einer Zentralachse, internen Getrieben zur Umwandlung der Bewegung, einem externen Antriebsmotor,Lager für Stabilität und geringe Reibung, Dichtungen und Schmierstoffe zum Schutz, eine optionale Montageflansche und ein Ausgangsgetriebe.
Schwenkantriebe sind so konstruiert, dass sie schwere Lasten bewältigen und eine präzise Bewegungssteuerung bieten, was sie für eine Vielzahl von Branchen nützlich macht.und Fertigung aufgrund ihrer Vielseitigkeit, Haltbarkeit und Fähigkeit, sowohl axiale als auch radiale Belastungen zu bewältigen.
Eigenschaften
Ein Drehantrieb, auch als Drehantrieb oder Drehlagerantrieb bezeichnet, ist ein mechanisches Bauteil, das in verschiedenen Anwendungen verwendet wird, um die kontrollierte Drehung einer Last um eine zentrale Achse zu ermöglichen.Diese Geräte finden sich häufig in industriellen Maschinen., Solar-Tracking-Systeme, Windkraftanlagen, Baumaschinen und andere Anwendungen, bei denen eine kontrollierte und präzise Drehung erforderlich ist.
Hier ist eine Beschreibung der wichtigsten Eigenschaften und Komponenten eines Schwenkantriebs:
Hauptgehäuse: Der Drehantrieb besteht typischerweise aus einem robusten, kompakten Gehäuse, das alle inneren Komponenten enthält.Das Gehäuse ist so konstruiert, dass es starken Belastungen und Umweltbedingungen standhält.
Zentrale Achse: Im Mittelpunkt des Drehantriebs befindet sich eine zentrale Achse, die oft als Wurmgetriebe bezeichnet wird und als Drehpunkt für die Drehbewegung dient.
Zahnradmechanismus: Die Hauptaufgabe des Drehantriebs besteht darin, die Drehbewegung in eine Winkelbewegung umzuwandeln.mit einer Breite von mehr als 20 mm,Die Wurmschraube verbindet sich mit den Zähnen des Ringgetriebes und ermöglicht eine kontrollierte Drehung.
Antriebsmotor: Um die Drehung des Schwenkantriebs zu steuern, ist normalerweise ein externer Antriebsmotor angeschlossen.
Lager: Hochwertige Lager sind entscheidende Bestandteile eines Drehantriebs. Sie bieten Unterstützung und reduzieren die Reibung und ermöglichen eine reibungslose und effiziente Drehung.Einige Schwenkantriebe verfügen über mehrere Lagerreihen für mehr Stabilität.
Dichtungen und Schmierung: Um die inneren Komponenten vor Staub, Schmutz und Feuchtigkeit zu schützen, sind Drehantriebe mit Dichtungen und Dichtungen ausgestattet.Eine ordnungsgemäße Schmierung ist unerlässlich, um Verschleiß zu reduzieren und langfristig zuverlässig zu sein.
Montageflansche: Je nach Anwendung kann eine Montageflansche eingesetzt werden, um den Drehantrieb sicher an die umgebende Struktur zu befestigen.
Ausgangsgetriebe: Einige Schwenkantriebe verfügen über einen Ausgangsgetriebe, der mit der zu drehenden Last verbunden ist.
Schwenkantriebe sind so konzipiert, dass sie schwere Lasten bewältigen und eine präzise Steuerung der Rotation bieten, was sie für verschiedene Anwendungen, die eine kontrollierte Bewegung erfordern, ideal macht.Sie sind in der Lage, sowohl axiale als auch radiale Belastungen zu tragen, was sie zu wertvollen Komponenten in Industriezweigen wie dem Bauwesen macht., erneuerbare Energien und Fertigung.
Technische Parameter
Wir bieten eine Reihe von planetaren Getriebe Reduktoren für verschiedene Größen an.
|
Modell |
Nennleistung (Nm) |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. |
Neigungsdrehmoment (kN.m) |
Achsbelastung (kN) |
Radialbelastung (kN) |
Verhältnis |
Effizienz |
Präzision (Abschluss) |
Eigentumsrecht |
Arbeitszeit ((°C) |
Selbstverriegelung |
Gewicht (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 015 |
66 |
-40+80 |
- Ja, das ist es. |
251 kg |
Unsere planetaren Getriebe-Reduktoren sind alle mit hoher Wirksamkeit und IP66 wasserdicht ausgestattet.und jeder ist mit selbstverriegelnden und leichten Funktionen ausgelegt..
Anwendungen
Drehantriebe finden Anwendungen in einer Vielzahl von Branchen und Anlagen, in denen eine kontrollierte Rotation, eine präzise Positionierung und eine tragfähige Leistung unerlässlich sind.Hier sind einige allgemeine Anwendungen von Drehantrieben:
Solar-Tracking-Systeme: Drehantriebe werden in Solar-Tracking-Systemen häufig verwendet, um Solarzellen und -anlagen den ganzen Tag über in Richtung Sonne zu orientieren.Maximierung der Energieaufnahme und Verbesserung der Effizienz der Solarenergieerzeugung.
Windkraftanlagen: Sie werden in Windkraftanlagen verwendet, um die Ausrichtung der Nazel und der Blade zu steuern,die Windkraftanlage durch die Richtung des vorherrschenden Windes effizient nutzen kann.
Baumaterial: Schwenkantriebe werden in Baumaschinen wie Baggern, Kränen und Betonpumpen verwendet, um die präzise Steuerung der Drehung des Booms, des Arms oder des Eimers zu ermöglichen.
Landwirtschaftliche Maschinen: Landwirtschaftliche Geräte, einschließlich Reinigungsmaschinen und Bewässerungssystemen, verwenden häufig Drehantriebe zur Steuerung der Bewegung und Positionierung verschiedener Komponenten.
Materialbearbeitung: Fördersysteme, Materiallader und Stapler verwenden Drehantriebe, um die Bewegung und Positionierung von Förderbändern und anderer Geräte zu steuern.
Drehtische: In der Fertigung und Bearbeitung werden Drehantriebe in Drehtischen eingesetzt, um eine präzise Indexierung und Positionierung von Werkstücken während der Bearbeitung zu ermöglichen.
Schiffs- und Offshore-Ausrüstung: Schwenkantriebe werden in Schiffskranen, Offshore-Bohrplattformen und Schiffspositionierungssystemen verwendet, um die Rotation von Ausrüstung und Last zu steuern.
Luftarbeitsplattformen: Aufzugsplattformen und Eimerfahrzeuge verwenden Drehantriebe zur Steuerung der Bewegung und Positionierung der Arbeitsplattform und ermöglichen so den Zugang zu erhöhten Bereichen.
Satellitenschüsseln: Schwenkantriebe ermöglichen die präzise Ausrichtung und Verfolgung von Satellitenschüsseln, um die Kommunikation mit umlaufenden Satelliten aufrechtzuerhalten.
Rundfunk und Überwachung: Sie werden in Radio- und Fernsehantennen und Überwachungskamerasystemen verwendet, um die Antennen- oder Kamerabewegung zu steuern.
Automatisierte Fertigung: Drehantriebe spielen eine Rolle in verschiedenen automatisierten Fertigungsprozessen, bei denen eine präzise Rotationsbewegung und Positionierung erforderlich sind.
Verteidigung und Luft- und Raumfahrt: In militärischen und Luft- und Raumfahrtanwendungen werden sie in Radarsystemen, Raketenwerfern und Teleskopen verwendet, um die Ausrichtung von Geräten zu steuern.
Unterhaltungsindustrie: Schwenkantriebe finden sich in Vergnügungsparkfahrten, einschließlich Riesenräder und rotierenden Plattformen in Themenparks.
Teleskope und Observatorien: Astronomische Observatorien und Teleskope verwenden Drehantriebe zur genauen Positionierung und Verfolgung von Himmelskörpern.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Unterstützung und Dienstleistungen
Technische Unterstützung und Wartung von Solar Tracker Slew Drive
Wir bieten professionelle technische Unterstützung und Service für unseren Solar Tracker Slew Drive. Unser Expertenteam steht Ihnen bei allen Problemen zur Verfügung, von der Installation bis zur Wartung.
Einrichtung
Wenn Sie unser Solar Tracker Slew Drive zum ersten Mal installieren, können wir Ihnen detaillierte Anweisungen und Tutorials zur Verfügung stellen, um sicherzustellen, dass der Prozess reibungslos verläuft.
Instandhaltung
Unser Solar Tracker Slew Drive ist so konzipiert, dass es einfach zu warten ist, aber wenn Sie Fragen oder Probleme haben, ist unser Team zur Verfügung, um zu helfen.Wir beraten und unterstützen Sie bei jeder Wartung..
Fehlerbehebung
Wenn Sie Probleme mit Ihrem Solar Tracker Slew Drive haben, kann unser Team bei der Fehlerbehebung helfen.Wir können Ihnen detaillierte Anweisungen und Ratschläge geben, um Ihnen zu helfen, Ihren Solar Tracker Slew Drive wieder in Betrieb zu nehmen..
Verpackung und Versand
Der Solar Tracker Slew Drive wird in einer robusten Kartonverpackung geliefert. Die Verpackung ist so konzipiert, dass das Produkt vor Schäden geschützt wird, die während des Versands auftreten können.Der Solar Tracker Slew Drive ist mit Schaum- und Blasenfolie fest befestigt, um sicherzustellen, dass er während des Transports nicht beschädigt wirdDas Paket beinhaltet auch eine Produkthandbuch und alle notwendigen Montage-Hardware.
