Produktdetails:
|
| Zertifikate: | ISO9001, CER | Einrichtung: | Vertikal |
|---|---|---|---|
| Lebensdauer: | 30 Jahre | Stromversorgung: | 24 VDC |
| Schützen Sie sich: | IP-Qualität | Schützen Sie das Merkmal: | Eingeschlossen |
| Standardfarbe: | Wie angefordert | Gebrauch: | Optimierte Sonnenspürgeräte |
| Hervorheben: | Einfach-Achsen-Wurm-Gang-Schleifantrieb,24V-Gangschleifantrieb,Ein-Achsen-Zahn-Schleifantrieb |
||

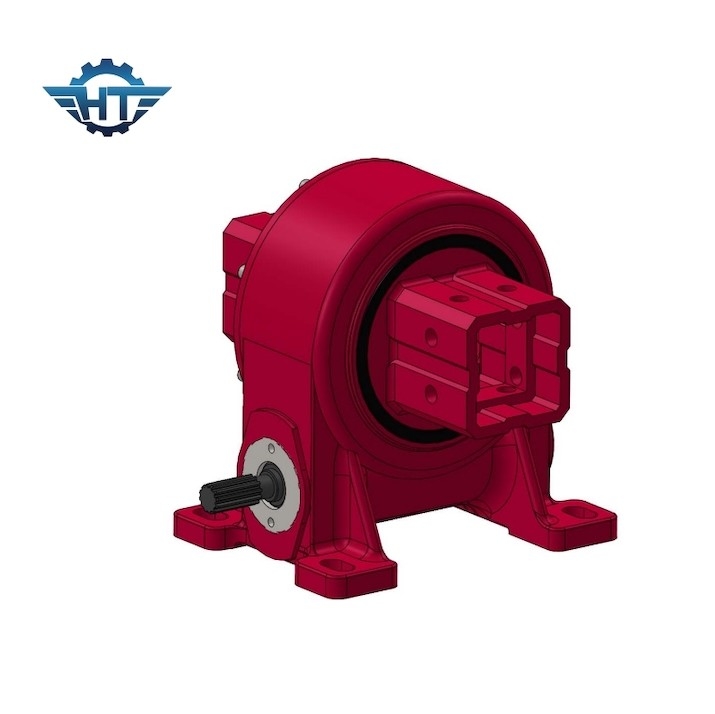

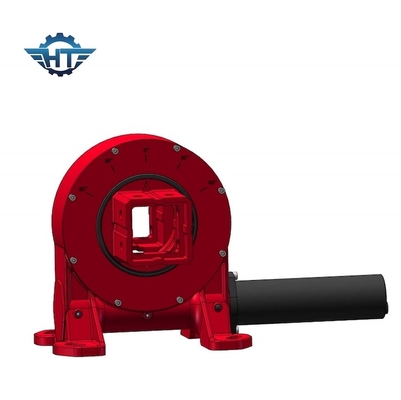

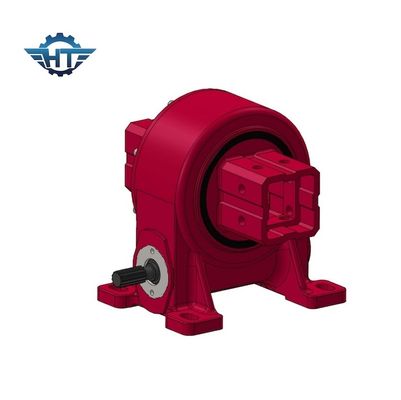

VE5 Einsachsen 24 V Elektromotor mit Planetenantrieb
Beschreibung des Wurmgetriebes
Ein Wurmgetriebe, auch Wurmantrieb genannt, ist ein mechanisches Getriebesystem, das aus einem Zahnrad, dem Wurmgetriebe, besteht, das mit einem spiralförmigen, schraubförmigen Getriebe, dem Wurm, vernetzt ist.Das Wurmgerät ähnelt einem Schraubfaden, während das Wurmgetriebe einem zylindrischen Getriebe mit Zähnen ähnelt, die sich um es wickeln.
Der Wurm und das Wurmgerät haben senkrechte Wellen, und wenn der Wurm gedreht wird, verbindet er sich mit den Zähnen des Wurmgeräts, wodurch er sich ebenfalls dreht.Der Winkel der Schraubzahnzähne auf dem Wurm erzeugt eine gleitende BewegungDie Verminderungsquote wird durch die Anzahl der Zähne auf dem Wurmgerät und die Anzahl der Fäden auf dem Wurm bestimmt.
Leistungsparameter des VE-Modells
| Leistungsparameter des VE-Modells | ||||||||||||
| Modell | Nennleistung (Nm) | Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. | Neigungsdrehmoment (kN.m) | Achsbelastung (kN) | Radialbelastung (kN) | Verhältnis | Effizienz |
Präzision (Abschluss) |
Eigentumsrecht | Arbeitszeit ((°C) | Selbstverriegelung | Gewicht ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40+80 | - Ja, das ist es. | 251 kg |
Anwendungen
Wurmgetriebe sind häufig in verschiedenen Maschinen und Anlagen zu finden, einschließlich Fördersysteme, Verpackungsmaschinen, Aufzüge und Aufzüge, Automobillenker,und industrielle Anwendungen, bei denen eine gesteuerte Bewegung und Drehmomentübertragung erforderlich sind.
Eigenschaften
Zu den Vorteilen von Wurmgeräten gehören:
Hochgeschwindigkeitsreduzierung: Wurmgeschwindigkeiten bieten hohe Geschwindigkeitsreduzierungsverhältnisse, die eine signifikante Geschwindigkeitsreduzierung zwischen den Eingangs- und Ausgangswellen ermöglichen.Dies macht sie für Anwendungen geeignet, bei denen ein hohes Drehmoment und eine niedrige Leistungsgeschwindigkeit erforderlich sind.
Kompaktes Design: Die Kompaktheit der Wurmgetriebe macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist.
Selbstverriegelungsmerkmal: Wurmgetriebe besitzen eine Selbstverriegelungsmerkmal, was bedeutet, dass die Wurmgetriebe nicht leicht den Wurm antreiben können.Diese Eigenschaft macht Wurmgetriebe in Anwendungen nützlich, bei denen die Aufrechterhaltung der Position oder die Verhinderung des Rückfahrens erforderlich ist.
Hohe Stoßbeständigkeit: Wurmgetriebe sind aufgrund der großen Berührungsfläche zwischen Wurm und Wurmgetriebe in der Lage, hohe Stoßbelastungen zu bewältigen.Dies macht sie für schwere Anwendungen geeignet.
