Produktdetails:
|
| Material: | 50Mn, 42CrMo, QT | Modell: | SDE 7 |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Abtriebsdrehmoment: | 0,8 kNm |
| Haltemoment: | 6 kNm | Kippen des Drehmoments: | 9,2 kNm |
| Leistungsfähigkeit: | 40% | Farbe: | in Anlehnung an RAL |
| Hervorheben: | slewing ring drive,worm drive motor |
||

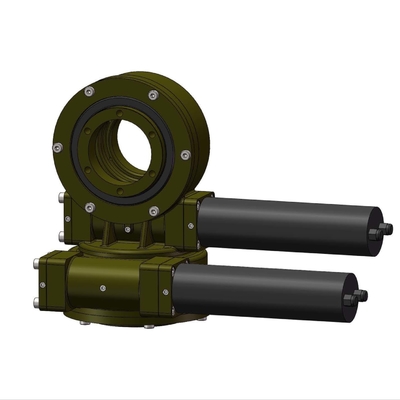

Kundengebundenes SDE-Durchlauf-Antriebs-Getriebe für die Doppelachse, die Satellitenantenne und CSP aufspürt
Tötete Antriebs-Getriebe-Beschreibung
Hangtuos Herumdrehenantrieb wird aus der Wohnung, Herumdrehentragen, das Versiegeln verfasst und schlägt Wurm mit einigen abgeschlossenen Ersatzteilen ein. Wir können den elektronischen Motor und den Hydraulikmotor auch produzieren, die für das Herumdrehen von Antrieben benutzt werden, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung zu widersprechen können.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Vorteil
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
Anwendungen
Hangtuos Doppel-achsenherumdrehengerät kann herum zwei unabhängig und unterschiedliche Äxte drehen, um Drehmoment zu erzeugen, dadurch es erzielt es eine breite Palette des Stalles und des Hochpräzisionsgetriebes. Anwendungen umfassen Solarverfolger, Heliostats, starkes photovoltaics (CPV) und die Satelliten- und Radioantennen.
