Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | 7 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Leistungsfähigkeit: | 40% |
| Präzision: | ≤ 0,1 Grad | Fahrer: | Elektromotor |
| Farbe: | wie verlangt | Art: | Sanduhr-Wurm-einzelne Achse |
| Hervorheben: | Harter hydraulischer Herumdrehenstahlantrieb,Einzelne Achsen-hydraulischer Herumdrehenantrieb,Harter Stahlschneckengetriebedurchlaufring |
||

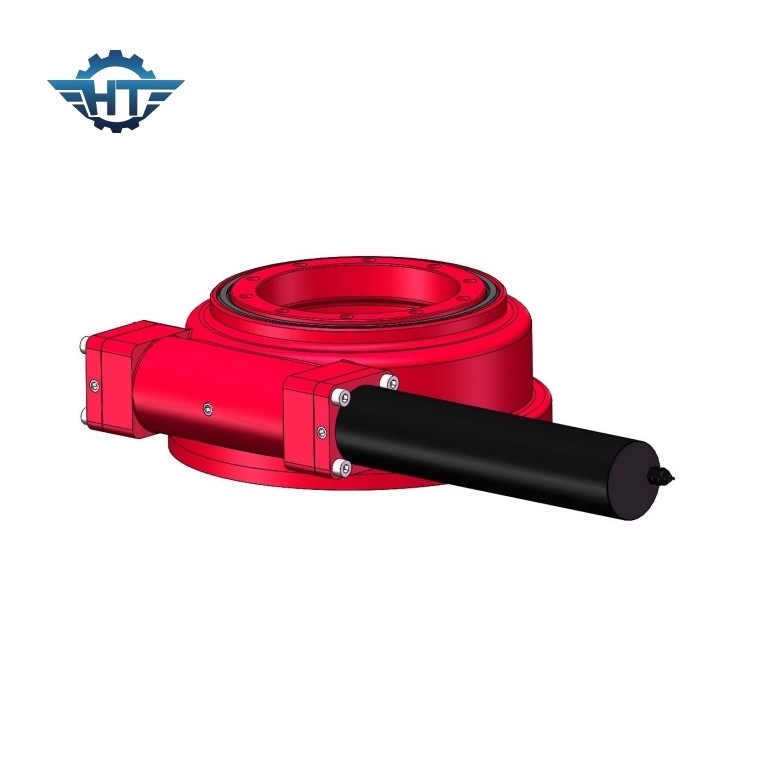

7 Zoll harte Stahlherumdrehenantriebs-für flache einzelne Achsen-Solartracking-systeme
Harte Stahlherumdrehenantriebs-Beschreibung
Drehreduzierer (Durchlauf-Antrieb) wird hauptsächlich benutzt, wenn man Baumaschinen ausführt Energie und eine Vielzahl der langfristigen Operation der Maschinerie des automatischen Lokalisierens, und sogar Feld, sowie Solarenergie, Windder industriellen automation. Drehreduzierer hat hauptsächlich die folgenden vier Vorteile:
1. Der Drehreduzierer der hohen Integration
Drehreduzierer ist in hohem Grade integriert, kann der größte und kleinste Drehreduzierer die Maschine mit Lastsabstand dutzende Male fahren, aber ihre Größe, besonders die Getriebekette, die axiale Größe nicht, dieser Vorteil viel unterschiedlich ist, erleichtert das Flachdrücken der strukturellen Form der verbundenen Teile des Reihenantriebs und so verringert die ganze mechanische Ausrüstung.
2. Modularer Drehreduzierer
Wegen der hohen Integration des Drehreduzierers, müssen die Benutzer ein drehendes Gerät für jedes Teil der Beschaffung und der Verarbeitung nicht bilden, die Produktion von Produkten zu Beginn des Vorbereitungsprozesses bis zu einem gewissen Grad auch zu verringern und Arbeitsproduktivität so erheblich verbessern.
3. Die Sicherheit des Drehreduzierers
Schneckengetriebe hat die Eigenschaften der Rückseite selbstsichernd, kann erzielen, selbstsicherndes d.h. nur durch den Wurm aufzuheben, zum des Schneckenrads zu fahren. Diese Eigenschaft macht den Drehreduzierer (Durchlauf-Antrieb) kann, beim Anheben, Luftarbeit und andere Ausrüstung, beim Verbessern der wissenschaftliche und technologische Inhalt des Wirtes weitverbreitet sein, aber die Operationsstabilität des Wirtes und den Sicherheitsfaktor der Operation auch verbessern. Der Drehreduzierer (Durchlauf-Antrieb) ist einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße als traditionelle Drehprodukte.
4. Vereinfachter Mainframeentwurf des Drehreduzierers verglichen mit traditionellem Ganggetriebe
Wurmgang kann ein verhältnismäßig großes Verlangsamungsverhältnis erhalten in einigen Fällen es kann die Mainframeteile für den Wirt speichern, die Beschaffungskosten für Kunden so verringern, aber die Wirtsstörungs-Generationsrate auch groß verringern. Als integrierte Struktur ist der Drehreduzierer (Durchlauf-Antrieb) verhältnismäßig neu, und die Verbesserung der Integration holt nicht nur viele Vorteile in der Anwendung, aber schafft auch viel Bequemlichkeit für Fertigung und Gebrauch, und wird unsere Schlüsselforschungsrichtung sein, wenn er seine Präzision, Haltbarkeit und sein Gebrauchsfeld weiter in der Zukunft erweitern verbessert.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Antriebs-Parameter Herumdrehensse7
| Modell: | SE7 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 2000 N.m |
| Kippen des Moment-Drehmoments | K 1,35 N.m | Haltemoment | K 1,32 N.m |
| Statische axiale Bewertung | 132 KN | Statische Radialbewertung | 58 KN |
| Dynamische axiale Bewertung | 66 KN | Dynamische Radialbewertung | 38 KN |
| Gang-Verhältnis | 57:1 | Leistungsfähigkeit | 40% |
