Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE21" |
|---|---|---|---|
| Gang-Verhältnis: | 125:1 | Nennleistungs-Drehmoment: | kNm 16 |
| Kippen des Drehmoments: | kNm 205 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 | Dichtungs-Materialien: | NBR+PVC |
| Hervorheben: | IP66,das Wurm-Gang-Getriebe einschlägt,Korrosions-Klassen-Solardurchlauf-Antrieb |
||

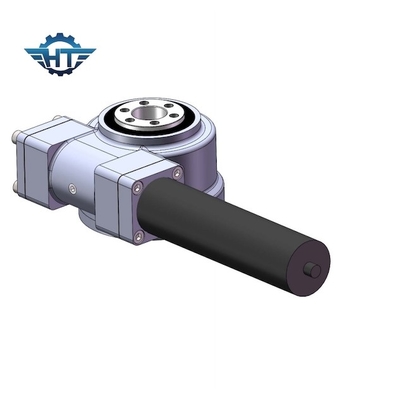

IP66, das Wurm-Gang-Getriebe, Klasse der Korrosions-C5 für Solartracking-systeme einschlägt
Einschlagen von Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Ein Herumdrehenlager- oder Durchlaufring-Antrieb ist ein Rotationswälzlager, das stützt gewöhnlich eine schwere Last als das langsam-Drehen kann.
Die Anwendung des Herumdrehenantriebs ist umfangreich und hat sich erheblich erhöht. Sobald hauptsächlich verwendet für das Bergbau und schweren Bau, jetzt, umfassen herumdrehen Antriebsanwendungen Solarenergie, Windkraftanlagen und sogar Unterhaltungsfahrten. Industrien drehen zum Durchlauf Antriebe, die ungeheure Stärke, Genauigkeit, Sicherheit und Leistungsfähigkeit erfordern.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Eigenschaften
1. Kann ein großes Übersetzungsverhältnis erhalten
2. Kompaktbauweise
3. Mehr Zahnkontakt durch die Anwendung, des Wurmes, das Zahnradeingriffgetriebe des Multizahnes einzuschlagen, ihn zu machen glatt laufend mit lärmarmem.
4. Selbstsichernd, kann es die selbstsichernde Rückseite verwirklichen das heißt, nur der Wurm, um das Schneckenrad zu fahren. Mit dieser Eigenschaft kann der Wurmmechanismus, der in den Schwermaschinen benutzt wird, eine Sicherheitsschutzrolle spielen.
5. Hohe Übertragungseffizienz, weniger Abnutzung.
Anwendungen
Maschinerie auszuführen ist der weitverbreitetste Platz für Herumdrehenlager, wie Erdbewegenmaschinerie, Bagger, Zerfallmaschinen, Staplerrücklader, Sortierer, Bodenverdichter, leistungsfähige Bohrmaschinen, FelsenBohrmaschinen, etc.
