Produktdetails:
|
| Art: | Antriebe Herumdrehensse1 | Material: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantie: | 5~10 Jahre | Größen: | 3 Zoll bis 25 Zoll |
| Anwendung: | Industrielle Maschinen | Farbe: | Kunde erfordert |
| Struktur: | Beiliegende einzelne Achse | Schutz: | IP66 |
| Hervorheben: | 1 Zoll entwurmen Gang-Getriebe,Industrielle Maschinen-Solarverfolger-Antrieb,1 Zoll Solardurchlauf-Antrieb |
||

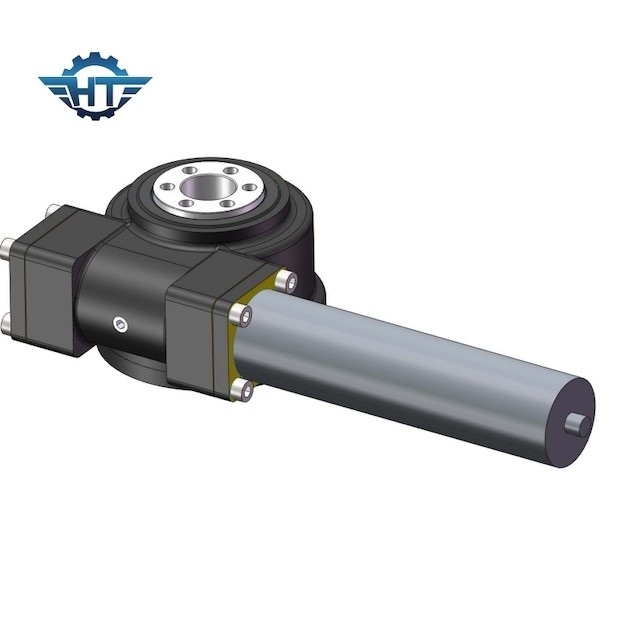

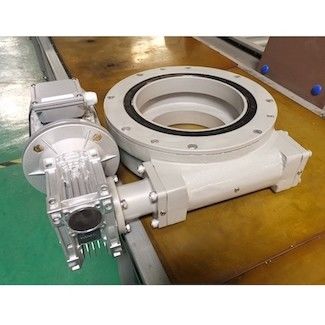

1 Zoll Schneckengetriebe-kleine Herumdrehenantriebs-für Solarenergie und industrielle Maschinen
Schneckengetriebe-kleine Herumdrehenantriebs-Beschreibung
Die allgemeinen Anwendungen sind im Allgemeinen Technik und Baumaschinen. Er kann in Solar-, im Wind und in einer Maschinerie des automatischen Lokalisierens der Vielzahl auch angewendet werden, die langfristigen Betrieb benötigen. Wegen der Kompaktbauweise, kurze Getriebekette, Durchlauf-Antrieb ist einfacher, hohe Genauigkeit zu erzielen und einfachere digitale Steuerung, so dort sind viele Anwendungen auf dem Gebiet von Industrierobotern. Der Durchlauf-Antrieb ist bedienungsfreundlich und einfach, Raum zu installieren und zu sparen. Wann den passenden Durchlauf-Antrieb vorwählen Sie, betrachten Sie zuerst, wenn das axiale Radiallager, Drehmoment umwerfend und andere Parameter mit dem Gebrauch an zweiter Stelle die des Durchlauf-abschließende Ertraggeschwindigkeit Antriebs können 3 U/min nicht übersteigen, um die normale Nutzungsdauer des Produktes sicherzustellen zufriedengestellt werden.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Kippen Drehmoment (kN.m) |
Holding Drehmoment (kN.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit | Präzision (Grad) |
IP | Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Installations-Methoden
Horizontale Installation
Die Befestigung des Durchlauf-Antriebs, der an der Azimutachse umgedreht ist, wird empfohlen, damit Solaranwendungen besseren Schutz bieten und Schutz auf die Aufzugachse erhöhen. Für andere Anwendungen sollte die Befestigungsorientierung auf einer Bewertung des Grads des Schutzes basieren und sollte besseren Schutz bieten.
vertikale Installation
Es wird empfohlen, um den Herumdrehenantrieb in die Solaranwendungen zu installieren, welche auf die befestigte Zeichnung für besseren Schutz sich beziehen. Für andere Anwendungen sollte die Befestigungsorientierung auf einer Bewertung des Grads des Schutzes basieren und sollte besseren Schutz bieten.
