Produktdetails:
|
| Material: | Quart | Art: | Wurm und Wormwheel |
|---|---|---|---|
| Lebenszeit: | 30 Jahre | Anwendung: | zweiachsiger Solartracker |
| Gang-Verhältnis: | 57 | Geschlossenes Gehäuse: | Ja |
| Rückprall: | weniger als 0,1 Grad | Effeciency: | 40% |
| Hervorheben: | slewing ring drive,small slew drive |
||

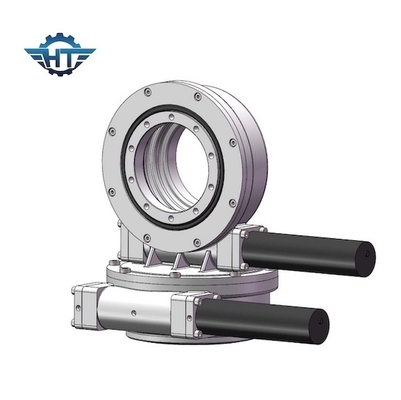

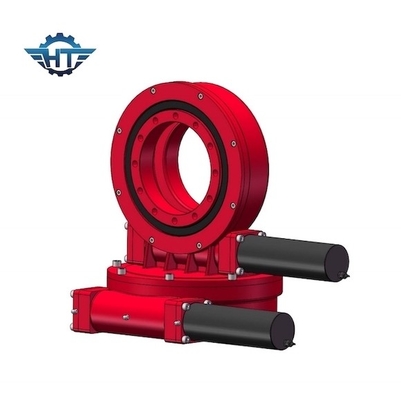

Quartmaterielle Doppelachse tötete Antriebs-Haltemoment 13 KNm für Solartracking-system
Doppelachsen-Durchlauf-Antriebs-Beschreibung
Antrieb Herumdrehenssde7 für Doppel-Achse Solarverfolger
Markenname: HT
Vorbildliches Number: SDE3A
Bedingung: Neu
Kundendienst erbracht: Ingenieure verfügbar Maschinerie übersee instandhalten
Abtriebsdrehmoment: 2000 N.m
Kippen des Momentdrehmoments: 13500 N, m
Haltemoment: 13200 N.m
Axiale Bewertung: 34 KN
Radialbewertung: 58 KN
Gang-Verhältnis: 57:1
Spurhaltung von Präzision: ≤ 0.1°
Motor: 12V, 24V, DC-Motor, 380V, 220V Wechselstrommotor
Nettogewicht: 56 Kilogramm
Lieferfrist: Innerhalb 15 Werktage nachdem Auftrag bestätigte und Zahlung empfing.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja |
705kg
|
Anwendungen
Die allgemeinste Herumdrehenantriebsanwendung für die Doppel-achse herumdrehenden drivesare Doppel-achsensolarverfolger, wie Heliostats und starkes photovoltaics (CPV) und Satelliten- oder Radarteller. Andere Anwendungen umfassen Automobilaufzüge, Roboterarmstellwerke und Stadiumsausrüstung.
SDE-Doppel-Achsen-Stellwerk-Spezifikationen
1) SDE-Reihenherumdrehenantrieb weitverbreitet für relative Rotationsteile des Solarverfolgers.
2) Doppelachsenverfolger von Solar-PV und Solar
SDE-Doppel-achsenherumdrehenantriebe werden für ein 30-jähriges Feldleben der genauen Positionierung 3D versichert. SDE-Antriebe schaffen eine leistungsfähige und zuverlässige Lösung in einem einzelnen Antrieb. Wir qualifizieren alle unsere Komponenten und Rohstoffe unter Verwendung der Standards, die durch ISO 9001, CER-Bescheinigungen eingestellt werden, um das Feldleben zu maximieren.
