Produktdetails:
|
| Modell: | 9 Zoll | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Anwendung: | Justierbare Berg-Klammer | Herkunftsort: | Changzhou, China |
| Fahrer: | Hall Sensors-Gangmotor | Installation: | Vertikale |
| Farbe: | wie verlangt | Rückprall: | 0.15° |
| Hervorheben: | Rückselbst,der Durchlauf Ring Drive zuschließt,Hall Sensor Worm Gear Slewing-Ring |
||

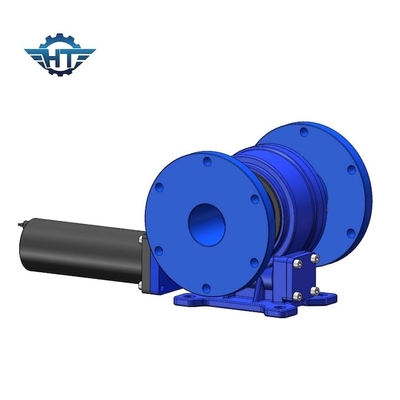

9 Zoll Rückselbst-, dieden wurm-Gang herumdreht Ring For Adjustable Mount Bracket zuschließen
Selbst, der Wurm-Gang-Herumdrehenring-Beschreibung zuschließt
Eine Besonderheit des Drehschneckengetriebes ist die Eigenschaft zwischen statischem selbstsicherndem und dynamischem selbstsicherndem. Wenn das Start-Leistungsfähigkeit ηA ≤ 0,5, statisches selbstsicherndes existiert. Diesmal ist es unmöglich, den Wurm zu fahren, indem man das Herumdrehenlager dreht. Manchmal kann dieser Selbstverschluß durch etwas externe Kraft wie externe Erschütterung für ungültig erklärt werden. Diesmal kann der Wurm durch das Drehherumdrehenlager angetrieben. Wenn das funktionierende mechanische Leistungsfähigkeit η ≤ 0,5, der Schrägungswinkel γm=2.5°~4°, der dynamisches selbstsicherndes erzielen kann (das heißt, automatische Blockierung während der Bewegung), das erzielt werden kann, indem man auf den Kontaktdruck und die Reibung der Zahnoberfläche baut.
In vielen Ansteuersystemen selbstsichernd ist sehr wichtig. Im allgemeinen unter Verwendung der zusätzlichen Bremsen oder der Blöcke ist die allgemeinste Methode. Selbstsichernde Gänge können die Rolle von Bremsen nicht vollständig ersetzen. Das Drehschneckengetriebe ist statisches selbstsicherndes. In einigen speziellen Fällen wie Erdbeben, ist das selbstsichernde noch effektiv, wenn es eine Tendenz gibt, Rotation aufzuheben. Unser Herumdrehenantrieb hat die Eigenschaften der Rückseite selbstsichernd wegen der selbstsichernden Eigenschaften des Wurmgangs. Diese Eigenschaft erhöht groß die Stabilität des Wirtsbetriebs und des Sicherheitsfaktors. Verglichen mit den traditionellen Schwingenprodukten, ist Herumdrehenantriebsgetriebe einfach zu installieren, einfach instandzuhalten und spart beträchtlichen Installationsraum.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Vorteile
1. Starker Kippmoment basiert auf Herumdrehenring
2. Adopt Schneckengetriebe einschlagend
3. Fahren Sie größere Last für die Anwendung des multi Zahnkontaktes
4. Verbessern Sie statische selbstsichernde Funktion
