Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | VE9 |
|---|---|---|---|
| Gang-Verhältnis: | 61:1 | Nennleistungs-Drehmoment: | 6100 Nanometer |
| Haltemoment: | 36000 Nanometer | Kippen des Drehmoments: | 16300 Nanometer |
| Eingetragenes Warenzeichen: | Neutral, Soem, fertigte besonders an | Standardfarbe: | RAL 9006 |
| Hervorheben: | Vertikaler Durchlauf Ring Drive 9",Rohr 110 tötete Ring Drive,Tragender Antrieb 9" vertikalen Herumdrehens |
||

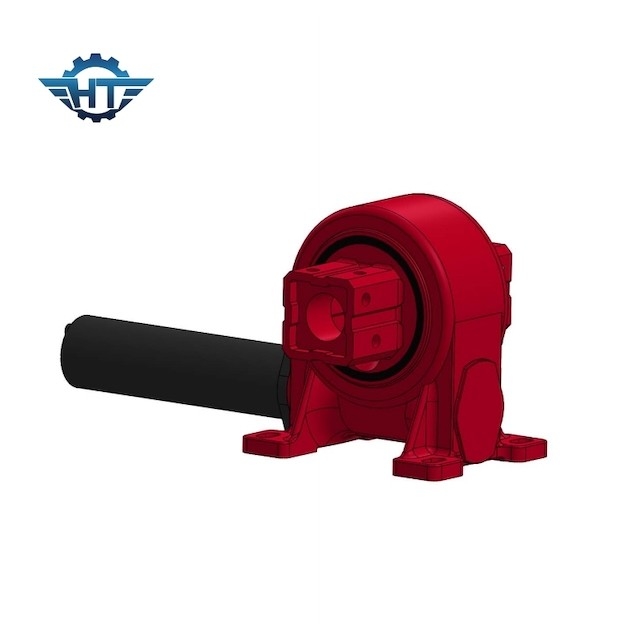

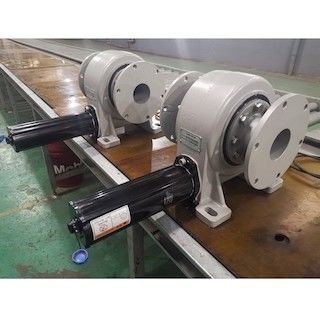

Vertikale 9 Zoll Antrieb mit Rohr-Größe 110 für einzelnes Achsen-Tracking-System herumdrehend
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Herumdrehenantriebe der Einzelachse VE9 können herum eine Achse drehen und sind vom unterschiedlichen Nennmoment und vom Halten und vom Kippen des Momentes. Wir können die Standard- und kundengebundene Art zur Verfügung stellen, die auf den Anforderungen der Kunden basiert. Zu installieren ist das einfachste und das allgemein verwendetste. Der Antrieb Herumdrehens VE7 bietet vertikale Montage und einen gekapselten Antrieb in einer hochkarätigen Einheit an.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Produkt-Vorteile
1. Hohes backholding Drehmoment
2. Selbstsichernd die Solarsicherheit des Tracking-Systems verbessern
2. Innere des harten Stopps
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen und des Rückpralls herabzusetzen
