Produktdetails:
|
| Modell: | SE14" | Zertifikat: | ISO9001, CER |
|---|---|---|---|
| Malende Farbe: | wie verlangt | Haltemoment: | 54200 Nanometer |
| Kippen des Drehmoments: | 68000 Nanometer | Abtriebsdrehmoment: | 6550 Nanometer |
| Axiale Last: | kN 680 | Radikale Last: | kN 230 |
| Hervorheben: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

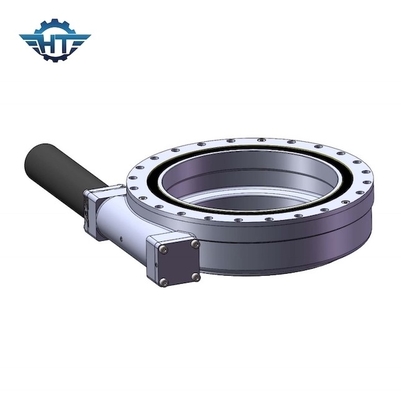

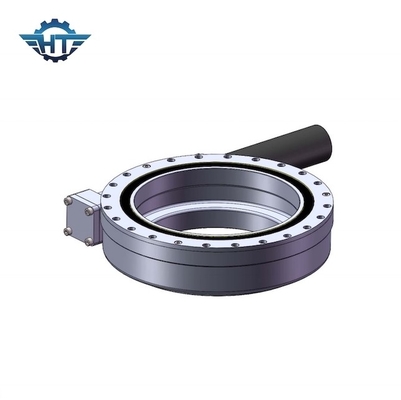

IP66 schloss langes Leben ein, das hydraulischer Wurm-Gang Antrieb für Spinne angebrachte Plattform tötete
Hydraulische Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Herumdrehenantrieb oder Herumdrehenring können als Getriebe behandelt werden, weil die Kernkomponenten die Herumdrehenlager- und -wurmwelle sind. Sie besteht auch aus zusätzlichen Komponenten wie Dichtungen, Wohnung und Motor. Der Motor ist normalerweise DC-Planetengetriebemotor, Wechselstrom-Gangmotor oder Hydraulikmotor. Hydraulikmotor wird hauptsächlich in den Baumaschinen als Maschinenantriebsystem benutzt. Herumdrehengetriebe kann den axialen und Radialkräften bereitwillig widerstehen.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschaften
Herumdrehenantriebsgetriebe hat selbstsichernde Rückeigenschaft, die groß die Stabilität des System- und ZunahmeSicherheitsfaktors erhöht. Verglichen mit den traditionellen Schwingenprodukten, ist Herumdrehenantriebsgetriebe einfach zu installieren, einfach instandzuhalten und spart beträchtlichen Installationsraum. Das Herumdrehenantriebsgetriebe nimmt Sanduhrwurmtechnologie, die mehr Zahnkontakt liefert, so höheres Drehmoment an. Drehwerk und Kanal verhärten Verfahrenstechnik, um das Treiberfeldleben Herumdrehenzu erhöhen. Das Herumdrehenantriebsgetriebe ist gekapselt, das den Antrieb von den verschiedenen Umweltbedingungen wie Staub, Wasser, Sand etc. schützen könnte.
Anwendungen
Spinne-angebrachte Plattformanwendung
Spinne-artiges Hochhausauto ist hauptsächlich in der unmarkierten Radart, gehende Methoden des unmarkierten Gummibahntyp zwei.
Der typische Strukturentwurf:
1 hoch gelegenes Arbeitsfahrzeug des Beinmechanismusentwurfs hat die verschiedenen Arten von Beinen, um der Stabilität der ganzen Fahrzeugarbeitsrolle zu planieren und sicherzustellen, das Erfordern stark und zuverlässig, einfach zu benützen.
2 Arbeits-Fahrzeugbeine der Beinspannenbestimmung hoch gelegene werden im Allgemeinen hin und her eingestellt und ausdehnen sich auf beide Seiten, vertikale Richtung des BeinInterventionspunkts von der Positionsauswahl, um angebracht zu sein, ist sein Prinzip dass die Arbeitsfläche in der Kalibrierungslast und im höchst (großen) Betriebsbereich, die Stabilität des Fahrzeugs, zum der Bedingungen zu erfüllen.
