Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE14" |
|---|---|---|---|
| Gang-Verhältnis: | 85:1 | Nennleistungs-Drehmoment: | 6550 Nanometer |
| Haltemoment: | 68000 Nanometer | Kippen des Drehmoments: | 54200 Nanometer |
| Axiale Last: | kN 680 | Radiale Belastung: | kN 230 |
| Hervorheben: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

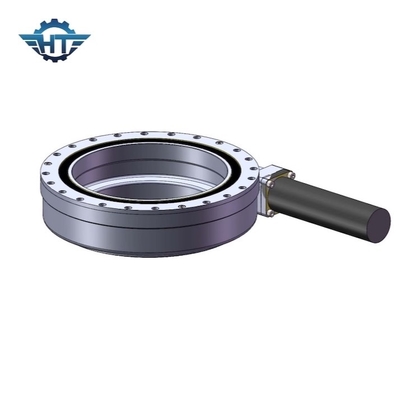

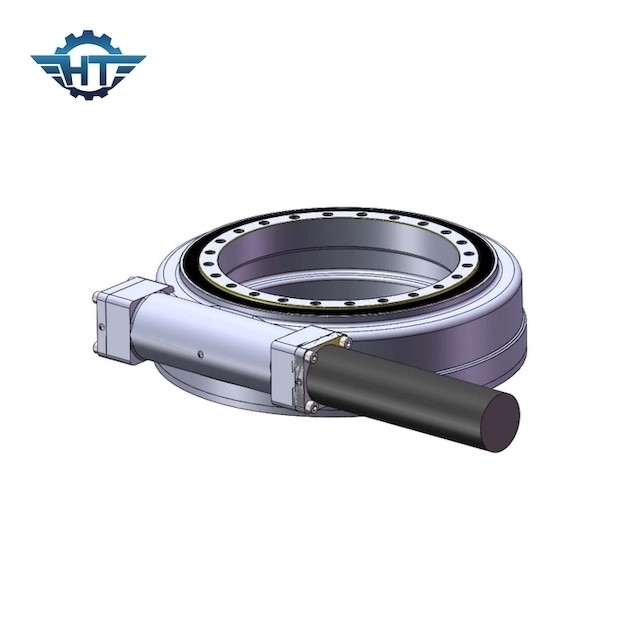

Hohe Lasts-hydraulischer Durchlauf-Antrieb für selbstfahrenden modularen Transporter
Hydraulische Durchlauf-Antriebs-Beschreibung
Selbstfahrende hydraulische Flachbettanwendung
Das SPMT ist für selbstfahrenden modularen Transporter kurz und bekannt als der selbstfahrende Modultransporter, alias das selbstfahrende hydraulische Flachbett. Hauptsächlich verwendet im schweren, großen, hohen, speziellen Strukturtransport, sind seine Vorteile hauptsächlich flexibles, einfaches Be- und Entladung, nach Ansicht des Volumens und des Gewichts der Fördermaschine, parallele freie Kombination der Reihe, die maximale Transportaufzeichnung von mehr als 15.000 Tonnen. SPMT ist auf Ausrüstungsherstellung, Erdöl, chemischem, Offshoreöl, Brückenbau und anderen Gebieten weitverbreitet.
„Quer-Auto“ kurz. Eine spezielle Maschinerie benutzt in den Containerbahnhöfen oder auf einem Yard. Es kann für die horizontale Behandlung des Behälters sowie als Yardyardcode und als Vielzahl von Fahrzeugen für Ersatz verwendet werden, ist eine Vielzweckmaschinerie. Wenn sie horizontal transportiert, ist die Geschwindigkeit im Allgemeinen 23 km/h; Bis 32 Kilometer. Sie wird durch gute Mobilität und kleinen Schwingenradius des Fahrzeugs gekennzeichnet; Es gibt einzelne, doppelte, drei und Vierreihenkreuzwagen mit der Haufenkapazität. Die Illustration zeigt, dass einlagige Quertransportfahrzeuge hauptsächlich für die horizontale Behandlung benutzt werden, kann nicht Staplungsbehälter sein, aber kann auf dem Fahrgestelleauto ersetzt werden, oder Eisenbahnfahrzeuge, seine Stabilität ist, die Geschwindigkeit können verbessert werden besser.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschaften
1. Zahnart: Schraubenartiger Zahn
2. Lagerbelastung: helle Last
3. Laufwerksart: Motorantrieb
4. Modul: 5/3.75
5. Zahl von Wurmwellen: 1
6. Gang-Verhältnis: 85: 1
7. Leistungsfähigkeit: 40%
8. selbstsichernde Gänge: JA
9 Gewicht: 63 Kilogramm
