Produktdetails:
|
| Modell: | SE17 | Bescheinigungen: | ISO, CER |
|---|---|---|---|
| Wohnung: | Eingeschlossen | Material: | Verhärten Sie Stahl |
| Kippen des Drehmoments: | 135600 Nanometer | Garantie: | 5~10 Jahre |
| Präzision: | 0,1 Grad | Farbe: | Kunde erfordert |
| Hervorheben: | 17" horizontaler elektrischer Durchlauf-Antrieb,Tötete Antriebs-Getriebe IP66 verhärten Stahl,17" horizontaler DurchlaufAntriebsmotor |
||

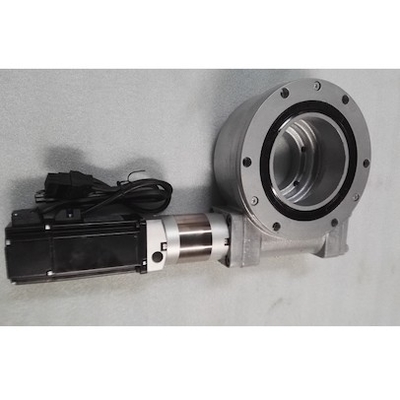

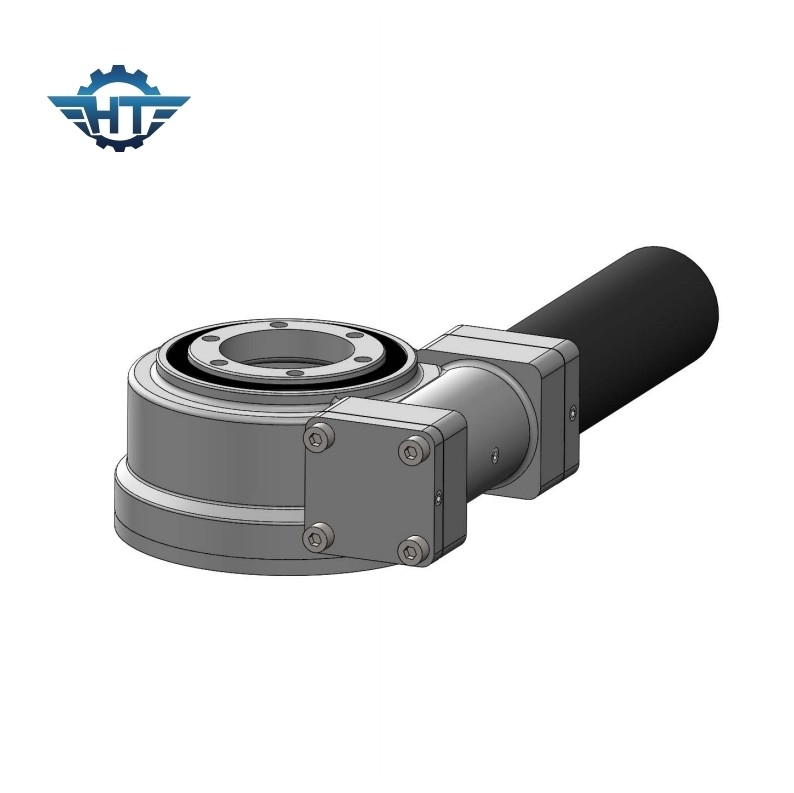

Horizontales einzelnes Wurm-Getriebe der Achsen-SE17, Klasse IP66 für Gewann PV-Verfolger
Einzelnes Achsen-Wurm-Getriebe
Maximiert Solarverfolger die Stromerzeugung des Sonnensystems, indem sie die Platten bewegen, um der Sonne den ganzen Tag lang zu folgen, die den Winkel optimiert, in dem Ihre Platten Sonnenstrahlung empfangen. Solarverfolger werden gewöhnlich für Boden-angebrachte große Solaranlage verwendet.
Es gibt verschiedene Arten der Einzelachsenart der Sonnenkollektoren wie Solarverfolger der vertikalen einzelnen Achse, horizontaler Verfolger, Solarverfolger betitelt etc. Die Se-Herumdrehenantriebe sind im Solartracking-system der einzelnen Achse wegen seiner Hochleistung und einfachen Installation weitverbreitet.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Solartracking-system der flachen schiefen einzelnen Achse
„Flaches schiefes einzelnes“ oder „flach einachsig mit Neigung“ ist das Produkt der Kombination der oben genannten zwei Modi. Tatsächlich neigte die Ebene einzelnes sollte der Kategorie der flachen einzelnen Achse gehören, ist seine Drehachse horizontal, und sein gesamtes Tracking-System kann dem flachen einzelnen Achssystem folgen. Der Unterschied ist, dass jede Komponente auf seiner Drehachse eine bestimmte Neigung zum Süden hat.
Obgleich die flach-geneigte einzelne Welle einige der Vorteile der flachen Einzelachse und der geneigten Einzelachse, in den praktischen Anwendungen kombiniert, wegen seiner eigenen Eigenschaften, gibt es auch Punkte, die beachtet werden müssen Sie:
1. Da die Mängel der flachen einachsigen niedrigen Strahlung, die Leistungsfähigkeit für niedrige Solarhöhenwinkel empfängt, in den mittleren und hohen Breiten auf der Hand liegen, ist das flache schiefe einachsige auch für die mittleren und hohen Breiten passender;
2. Anders als das horizontale Einzelachsensystem, in dem die Komponenten ununterbrochen in der Nord-Südrichtung, in das horizontal-geneigte Einzelachsensystem vereinbart werden, da die Komponenten zum Süden geneigt werden, ist es notwendig, den Nord-Südabstand zwischen den Komponenten zu simulieren und zu bestimmen;
3. Da das Modul zum optimalen Neigungswinkel mit Ziegeln gedeckt wird, wird die Wachstumsrate der Strahlungsaufnahme allmählich verringert. Gleichzeitig weil der Neigungswinkel zu groß ist, ist der Abstand zwischen dem Norden und südlich des Moduls zu groß, das die Landbesetzung und die Klammerkosten erhöht. Deshalb in der flach-geneigten Einzelanlage, ist er genug, zum des Neigungswinkels der Komponenten durch eine passende Menge anzuheben, und der Neigungswinkel sollte nicht zu groß sein.
