Produktdetails:
|
| Markenname: | Hangtuo | Wurm-Gang-Material: | 50Mn, 42CrMo |
|---|---|---|---|
| Produkt-Art: | Einzelne Achse | Zertifikate: | ISO9001, CER |
| MOTOR: | wie verlangt | Wartung: | Interne 5 Jahre |
| Farbe: | wie verlangt | Selbst-Verschluss: | Ja |
| Hervorheben: | 9" horizontales Durchlauf-Antriebs-Getriebe,Durchlauf-Antriebs-Getriebe 50Mn 42CrMo,hydraulisches Schneckengetriebe 50Mn 42CrMo |
||

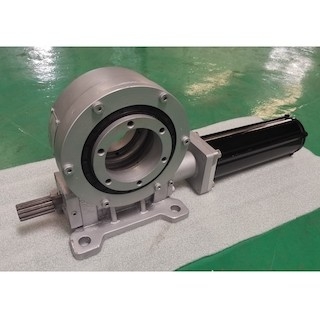

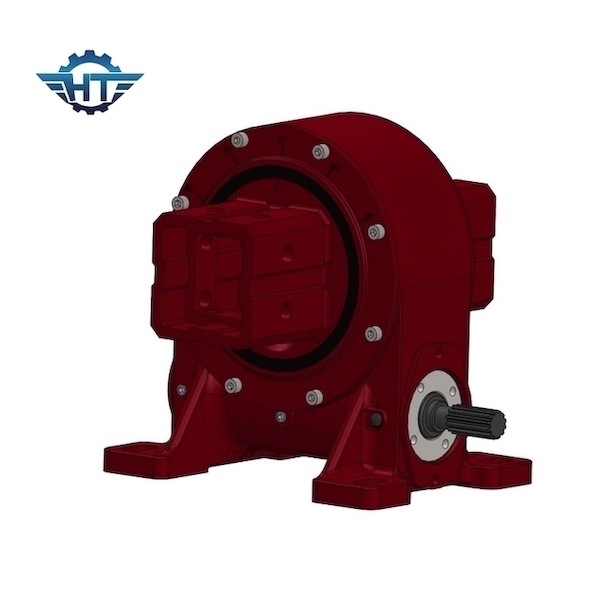

Tötete horizontaler kundenspezifischer Gang des Wurm-VE9 Antrieb für PV rieb Solarenergie-Tracking-System
Standardwurm-Gang-Beschreibung
Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, das normalerweise aus Wurm, Herumdrehenlager, Wohnung, Motor und anderen Komponenten verfasst wird. Weil die Kernkomponente Herumdrehenlager annimmt, kann sie axiale Kraft, Radialkraft und Kippmoment gleichzeitig tragen.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
1. Spitzen von Verfolgern
Neigungsverfolger sind das einfachste, um die Ost-Westachse zu machen und sich zu drehen. Der Sonnenkollektor steigt oder fällt (normalerweise manuell zweimal jährlich) in Richtung zum Horizont, damit der Winkel zu Boden statistisch entsprechend Jahreszeitlichkeit optimal ist. Diese Verfolger bieten eine Produktionsausweitung von weniger als 10% an, um eine Hilfsvorrichtung selten zu rechtfertigen.
2. horizontale einzelne Verfolger
Flache einzelne Verfolger zielen darauf ab, der Sonne während des Himmels auf ihrer täglichen Reise, unabhängig davon die Jahreszeit des Gebrauches zu folgen. In diesem Fall ist die Drehachse Nord-Süd, während die Höhe des Sun über dem Horizont ignoriert wird. Diese Verfolger sind für Niedrigbreitenländer besonders passend, in denen der Weg der Sonne im Durchschnitt breiter ist während des Jahres. Die Rotation, die für diese Strukturen erfordert wird, ist breiter als die Neigung, manchmal bis zu ± 60 °. Dieses darf Energieerzeugung um ungefähr 15% erhöhen, verglichen mit einem örtlich festgelegten photo-voltaischen System.
3. Doppelachsenverfolger
Solarverfolger mit zwei Freiheitsgraden
Die hoch entwickeltesten Solarverfolger haben zwei Freiheitsgrade, mit dem Ziel die orthogonalen photo-voltaischen Platten mit den Strahlen der Sonne tadellos ausrichten in der Realzeit. Das billigste, aber nicht das einzige, Weise, sie zu tun ist, einen Verfolger an anderen anzubringen. Mit diesen Solarverfolgern gibt es Zunahmen der Stromerzeugung, die bis 35% -40% erreichen.
