Produktdetails:
|
| Modell: | SE3 | Art: | Wurm und Getriebe |
|---|---|---|---|
| Farbe: | wie verlangt | Gang-Verhältnis: | 31:1 |
| Soem: | Verfügbar | Material: | QT und 42CRMO |
| Zertifikat: | ISO9001, CER | Malerei: | Verfügbar |
| Hervorheben: | Schneckengetriebe SE3,Schneckengetriebe PV-System,Durchlaufring des Schneckengetriebes SE3 |
||

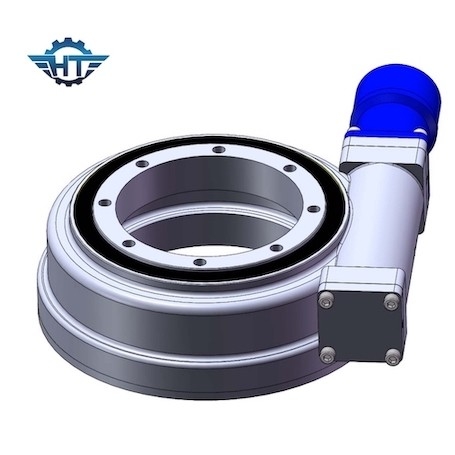

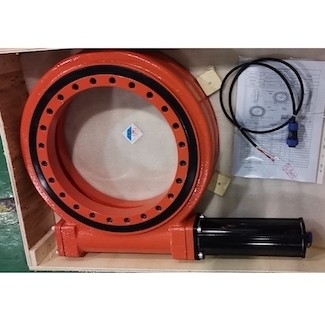

Schneckengetriebe der Sanduhr-SE3 für PV-Macht Sun, der Sonnenkollektor-System aufspürt
Wurm-Gang-Herumdrehenantriebs-Beschreibung
Da Technologie verbessert hat, setzen Antriebe Herumdrehens Sanduhrwurmtechnologie, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren, folglich das imporved Drehmoment ein und der Rückprall verringerte sich.
Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit. Der Herumdrehenantrieb setzt Standardwurmtechnologie ein, in der der Wurm auf dem horizontalen, das Geschwindigkeitsverhältnis der Welle vom Verhältnis zwischen der Anzahl von Faden auf dem Wurm und der Anzahl von Zähnen im Wurmgang abhängt.
Wie man die Herumdrehenantriebe installiert?
1. Säubern Sie die Einbaustruktur, z.B. vom Schweißen, von der Galvanisierung, von den Rückständen, vom Schmutz, von etc.
2. Heben Sie den Durchlauf-Antrieb mit Augbolzen an.
3. Der Durchlauf-Antrieb wird in entladene Zustand angebracht.
4. Das folgende Verfahren wird eingehalten, um Abweichungen zwischen dem Bolzen zu vermeiden, der Kräfte festzieht.
5. Wenden Sie Fadenverschlussflüssigkeit an den Faden an.
6. Lagefaden-Verschlussflüssigkeit auf dem Fadenabstand, der völlig um passende Teile bittet.
7. Belasten Sie die Bolzen kreuzweise vor. Sehen Sie das allgemeine Muster in der Skizze unten von, wie man Bolzen Drehmoment kreuzweise in der Reihenfolge erhält. Beginnen Sie entweder mit innerem oder Außenring. Tun Sie aller Bolzen kreuzweise torqueing bis 30% von Anzugsmoment. Wiederholen Sie dann kreuzweise Drehmoment bis 80% von Anzugsmoment. Schließlich kreuzweise bis 100% des Anzugsmoments drehen.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja |
204 |
Anwendungen
Es gibt viele Anwendungen, in denen ein Dreh-Antrieb benutzt werden kann, hauptsächlich, weil er für Anwendungen gut angepasst ist, die Last erfordern, Energie und Rotationsdrehmoment beizubehalten.
Herumdrehenantriebe sind im Luftfahrtbereich, Solarenergiesysteme, Windkraftanlagen, Satellitenrundfunksystem und Technik der Maschinerie wie LKW-Kräne und Mannaufzüge, etc. weitverbreitet. Vor kurzem Jahre, ist er wohlhabend in den photo-voltaischen Energiekraftwerksparks, spezielles Fahrzeug, Hochleistungsflachbildschirm-LKW, Behälterkräne, LKW angebrachter Kran, Automobilkran und Luftfahrzeuge, Kräne, Portalkräne, kleine Windkraftanlagen, Raumkommunikationen, Satellitenempfänger, etc. verwendet worden.
