Produktdetails:
|
| Modell: | vertikale 9 Zoll | Struktur: | Wurm-Untersetzung |
|---|---|---|---|
| Anwendung: | Solartracking-system | Fahrer: | elektrischer Motor 24V |
| Wartung: | Frei | Farbe: | wie verlangt |
| Zertifikate: | ISO9001, CER | Rückprall: | 0.15° |
| Hervorheben: | Achsen-Herumdrehenantrieb 24V VE9 einzelner,Herumdrehenantrieb für Solarverfolger 360 Grad,360 Grad-Durchlauf-Antriebsmotor |
||

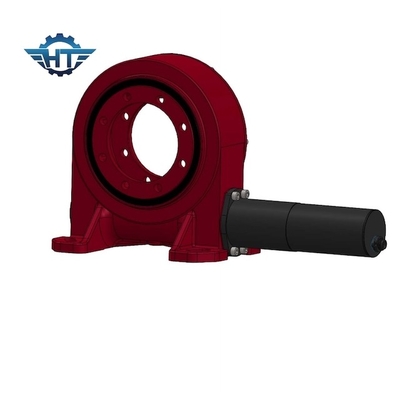

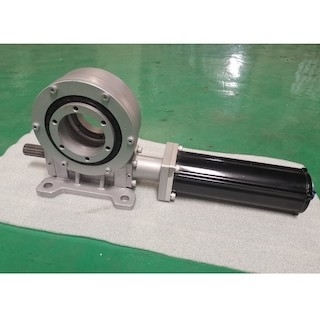

Drehen einzelner Durchlauf-Antrieb der Achsen-VE9, Vollkreis 360° Strecken für Solartracking-system
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
1. Benutzen Sie SkelettÖldichtung, um Ölleckage leistungsfähig zu vermeiden
2. Die entworfene Einbauabmessung konnte viele Anwendungen zusammenbringen.
3. Einfache Wartung
4. Nehmen Sie Wurmgangstruktur an, die Haftvermögen und Antriebsmoment hat
5. Innere des harten Stopps im Falle des Mulfunctionings des Software-Kontrollsystems
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Der Dreh-Antrieb kann axiale Kraft, Radialkraft und Kippmoment gleichzeitig tragen. Der Dreh-Antrieb ist einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße. Strukturell sind die Zahnradeingriffzahnoberflächen der zwei Räder des Dreh-Antriebs in der Linie Kontakt, und ihre Tragfähigkeit ist viel höher als die des schraubenartigen Gangmechanismus der Schwankenachse. Das Schneckengetriebe ist mit einem Schneckengetriebe gleichwertig, das ein Zahnradeingriffantrieb des Multizahnes ist, also ist der Antrieb stabil und die Geräusche sind klein. Dieses Produkt kann auf Baumaschinen und den neuen Energiegebieten wie Hochleistungstiefladern, Behälterkränen, Autokränen, Luftarbeitfahrzeugen, SolarenergieGeneratorsystemen für Sonnenpatrouillen, etc. weitverbreitet sein.
