Produktdetails:
|
| Material: | 50Mn, 42CrMo | Spiel des Schneckengetriebes: | 0,1 Grad |
|---|---|---|---|
| Gang-Verhältnis: | 57:1 | Nennleistungs-Drehmoment: | 5060Nm |
| Haltemoment: | kNm 40 | Kippen des Drehmoments: | 5kNm |
| Standardfarbe: | RAL 9006 | Lastsgewicht: | 200~800 Kilogramm |
| Hervorheben: | Gang,der kleinen Durchlauf-Antrieb ineinander greift,hoher backholding Solarverfolger-Durchlauf-Antrieb |
||

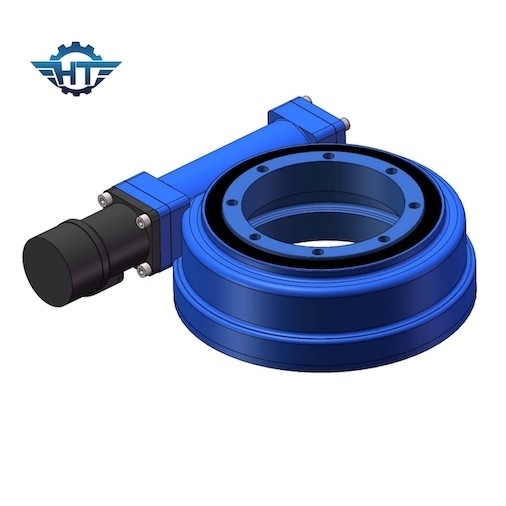

Horizontales SE7 schloss die Unterkunft von Herumdrehenantrieben für einzelne Achse Solar- Solar-Sun-Verfolger ein
Beiliegende Unterkunftc$herumdrehenantriebs-Beschreibung
Hangtuos Wurmgangherumdrehenantrieb kennzeichnete mit gutem, den Wurm- und Gangzahnradeingriff und multi Zahnkontakt einschlagend, der den Herumdrehenantrieb mit hohem backholding Drehmoment die Solarsicherheit des Tracking-Systems verbessern lässt. Er ist selbstsichernd und kann maximales ° ±65 drehen. Wenn größer die benötigte Strecke, kann er besonders angefertigt werden.
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Wie die Herumdrehenantriebsarbeiten im Solartracking-system der einzelnen Achse?
Den horizontalen Einzelachsenost-westverfolger als Beispiel nehmend, wird das Prinzip der horizontalen Einzelachsenspurhaltung erklärt. Die Drehachse des Solartracking-systems wird in der Nord-Südrichtung vereinbart. Dann entsprechend der Änderung des Azimuts der Sonne, werden die photo-voltaischen Module um die Drehachse gedreht, und die Orientierung der Module auf dem Verfolger wird entsprechend dem Grad an Sonnenlichterregung justiert, verringert den Winkel zwischen dem normalen der photo-voltaischen Module und dem direkten Sonnenlicht, und erhöht die Sonnenstrahlung auf der Oberfläche des Moduls. , das die Stromerzeugung effektiv erhöhen kann. Die Stromerzeugung des flachen Einzelachsentracking-systems kann um 10% bis 25% in den meisten Bereichen erhöht werden. Die Stromerzeugung vom flachen Ost-Westeinachsigen kann um 25% in den niedrigen Breitenbereichen zunehmen, das der beste Anpassungsbereich ist.
