Produktdetails:
|
| Material: | 50Mn, 42CrMo | Herumdrehengerät: | VE9 |
|---|---|---|---|
| Gang-Verhältnis: | 61:1 | Haltemoment: | 80000 Nanometer |
| Kippen des Drehmoments: | 16000 Nanometer | Nennleistungs-Drehmoment: | 8784 Nanometer |
| Transportverpackung: | Sperrholz und Palette | Standardfarbe: | RAL 9006 |
| Hervorheben: | Kleiner Solarantrieb des Durchlauf-VE9,Horizontale Verknüpfungs-kleiner Durchlauf-Antrieb,Solardurchlauf-Antrieb 42CrMo VE9 |
||

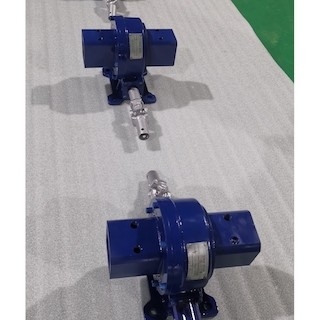

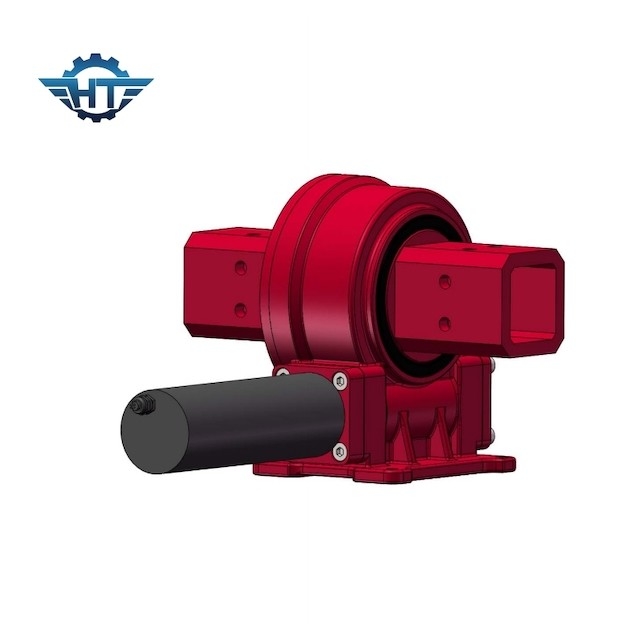

Solarantriebe herumdrehensve9 für Verknüpfungs-horizontale einzelne Achsen-Solartracking-systeme
Verknüpfungs-einzelne Achsen-Herumdrehenantriebs-Beschreibung
Verbindungseinzelachsenherumdrehenantriebe drehen herum eine Achse und treffen die Tracking-System-Maßnahme von Ost-West und zurück zu Haus nachts. Diese Produkte sind das einfachste zu installieren und das allgemein verwendetste. Das VE bietet vertikale Montage und einen gekapselten Antrieb IP66 in einer hochkarätigen Einheit an.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Wartung
Das Herumdrehenantriebsgerät ist ein Kraftübertragungselement, das relative Herumdrehenbewegung zwischen dem oberen Körper und dem Unterkörper durchführt, und wird verwendet, um die Masse des oberen Körpers zu stützen und die Arbeitslast zu tragen. Der Motor wird als die treibende Methode benutzt. Wenn der Drehmotor sich dreht, angetrieben der Planetengetriebereduzierungskasten durch den Motor, und dann wird die Abtriebswelle des Dreh-Antriebs gefahren, damit das Dreh-Antriebsgerät gedreht werden kann.
Die gute Leistung der drehenden Strukturkomponenten ist die grundlegende Garantie der Gesamtflexibilität, also ist die Schmierungsarbeit wesentlich.
Entsprechend verschiedenen Anwendungen ist der Zyklus des Addierens des Fetts auch unterschiedlich. Für photo-voltaische Anwendungen ist der Zyklus des Einspritzens oder des Ersetzens des Fetts fünf Jahre. Für Baumaschinenanwendungen weil seine Arbeitsgeschwindigkeit und Frequenz viel höher als die von photo-voltaischen Anwendungen sind, muss Fett addiert werden oder ersetzt werden jedes Jahr oder sogar alle sechs Monate.
Unter speziellen Arbeitsbedingungen wie den Tropen, hohe Feuchtigkeit, Staub und großer Temperaturdifferenz, während des Dauerbetriebs, sollte der Schmierungszyklus verkürzt werden, und etwas neues Fett muss vor und nach den Maschinenhalt hinzugefügt werden, die für eine lange Zeit laufen. Füllen Sie den Kanal mit Fett, bis es aus dem versiegelnden Band heraus durchsickert.
