Produktdetails:
|
| Art: | Schneckenradmechanismus | Material: | 42CrMo oder 50Mn |
|---|---|---|---|
| Anwendung: | Fresnel konzentrierte Solarstation | Garantie: | 10 Jahre |
| Farbe: | Silbernes Grau | Garantie-Zeitraum: | 10 Jahre |
| MOTOR: | DC 24V | Transport: | auf dem Luftweg Meer, Bahn, ausdrücklich |
| Hervorheben: | Einschlagen des Wurm-Gang-Herumdrehenantriebs,Herumdrehenantriebs-Getriebe 5",Fresnel konzentrierte Wurm-Herumdrehenantrieb |
||

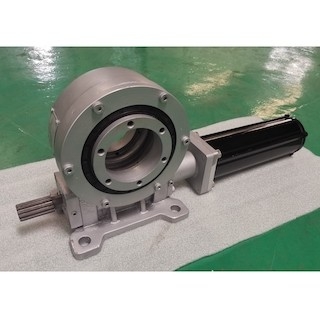

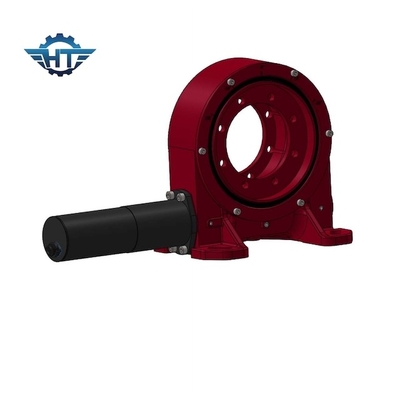

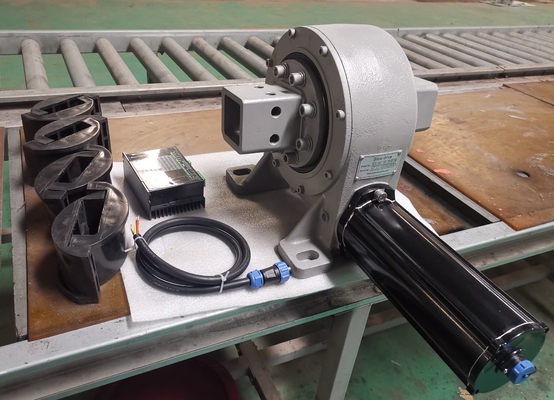

Einzelne Wurm-Gang-Herumdrehenlager der Achsen-VE7 mit Nema23 für Solartracking-systeme
Wurm-Gang-Herumdrehenlager-Beschreibung
Fresnel konzentrierte Sonnenkraftwerk ist eine Art CSP-Solartracking-system. Das Arbeitsprinzip ist Abflussrinnenart photothermal Stromerzeugung ähnlich, außer dass der Fresnel-Strukturkondensator wird anstelle des Spiegels benutzt. Dieses macht ihn verhältnismäßig billig, aber die Leistungsfähigkeit wird entsprechend verringert.
Weil solch ein System nur einige Male der Konzentration hat, ist die Qualität des erhitzten Wasserdampfes nicht hoch, damit die jährliche Stromerzeugungs-Leistungsfähigkeit des ganzen Systems ungefähr 10% nur erreichen kann; aber wegen der einfachen Struktur des Systems und des direkten Gebrauches von Hitze-Übertragung des Mediums, um Dampf, seinen Bau und Instandhaltungskosten zu erzeugen seien Sie auch verhältnismäßig niedrig.
Einschlagen von Wurm-Gang-Durchlauf-Antriebs-Eigenschaften
1. Drehen Sie 360°
2. Schließen Sie einen Antriebsmotor auf der linken oder rechten Seite an
3. war Fett vor Fabrik gefüllt worden
4. Einfache Installation und rationale Raumnutzung
5. Selbst, der Wurmgang zuschließt
6. Einfache und fließende Methode des Beginnens und des Stoppens
7. Hohes backholding Drehmoment, passend für vertikale Installation
8. Niedrige Wartung
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Parabolischer Kollektor, der Solarkraftwerk konzentriert
Nimmt nordsüdlichen horizontalen Achsenentwurf, die an Kollektorhitzegewinne effektiv zu verbessern. Kann mechanischer Strukturentwurf Ultralimit, Kollektor Windgeschwindigkeit ≤ 7m/s erzielen und Präzision aufspüren, ist 0.1°; BöenWindgeschwindigkeit in irgendeinem Zustand ≤ 20m/s, Kollektor wird nicht geschädigt. Hören Sie auf, Zustand, hinunter Windgeschwindigkeit ≤ 32m/s zu schützen, Kollektor wird beschädigt nicht.
