Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | Doppelachse 5 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 37:1 | Leistungsfähigkeit: | 40% |
| Anwendung: | solare Nachführsysteme | Zertifikat: | ISO9001, CER |
| Installationsstandort: | Offenes Feld, Flachdach | Eigenschaften: | Sichere, schnelle Installation |
| Hervorheben: | Doppelachsen-Herumdrehenring Antrieb,Pv-Platten-Herumdrehenring Antrieb,Pv-Plattenschneckengetriebe-Durchlaufring |
||

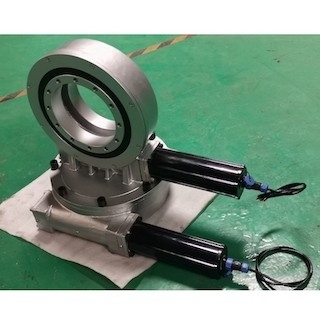

3 Zoll-einzelne Achsen-kleiner Durchlauf-Antrieb mit Motor des Gang-24VDC für einzelne Achsen-Solartracking-system
Kleine Durchlauf-Antriebs-Beschreibung
Herumdrehenantrieb ist ein neuer Typ Herumdrehenprodukt, nannte normalerweise Herumdrehenlager, das normalerweise aus Wurm, Gang, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten Lager herumdrehen, können sie axiale Kraft, Radialkraft und Kippmoment gleichzeitig tragen. Verglichen mit traditionellen Herumdrehenprodukten, hat das neue Herumdrehenantriebsgerät die Eigenschaften der bequemen Installation, der bequemen Wartung und des Raumes der größeren Installation.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Anwendungen

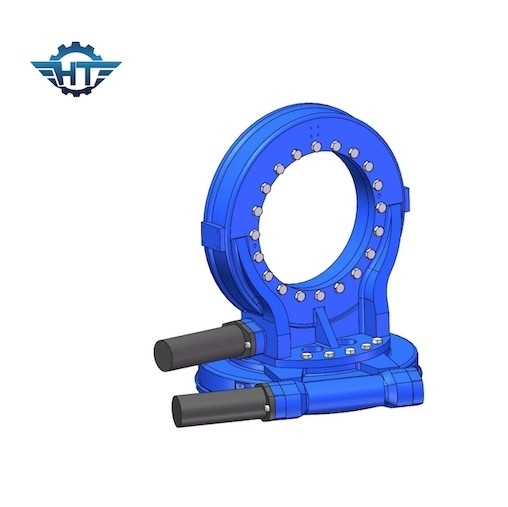

Unsere Doppel-achsenherumdreheneinheiten erzeugen Drehmoment, indem sie über zwei unabhängig getrennte Äxte sich drehen und Stall und Hochpräzisionsgetriebe über einer breiten Palette ermöglichen. Anwendungen umfassen Solarverfolger, Heliostats, starkes photovoltaics (CPV) und die Satelliten- und Radioantennen.
