Produktdetails:
|
| Modell: | Se 1 Zoll | Hall-Sensoren: | optional |
|---|---|---|---|
| Geschwindigkeit: | 0.03~1 U/MIN | Gang-Verhältnis: | 32:1 |
| IP-Klasse: | IP66 | Rückhaltemoment: | 1850 nm |
| Kippen des Drehmoments: | 320 nm | HS-Code: | 8483409090 |
| Hervorheben: | Gang-Durchlauf-Antrieb des Wurm-1RPM,Wurm-Gang-Durchlauf-Antrieb IP66,Lager-Antrieb Herumdrehens IP66 |
||

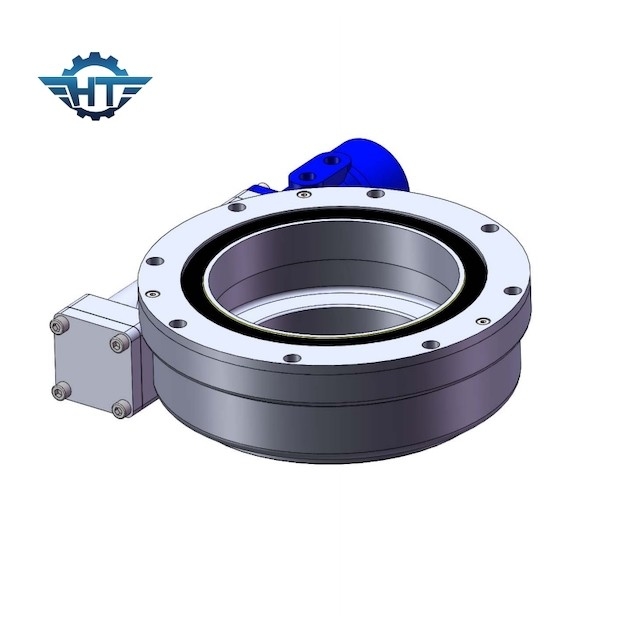

Kleiner Herumdrehenantrieb des Schneckengetriebe-SE1 für Solarenergie-Gremiums-Tracking-System
Wurm-Gang-Durchlauf fährt Einleitung
Ein Herumdrehenantrieb kann eine schwere aber langsam-Drehenlast, häufig eine horizontale Plattform wie ein herkömmlicher Kran, ein Schwingen yarder oder die Windeinfassungsplattform stützen einer Horizontalachsenwindmühle. Jetzt ist er in der Solarenergie weitverbreitet: Solartracking-system der einzelnen Achse, Doppelachsensolartracking-system, starke Solarenergie, Fresnel, Hitzeturm und sogar in der Antenne.
Der schraubenartige Gang- und Sanduhrwurm, es multi Zahnkontakt, den erzielen zu lassen es machte, kann die axiale Kraft, Radialkraft und den Kippenmoment gleichzeitig tragen.

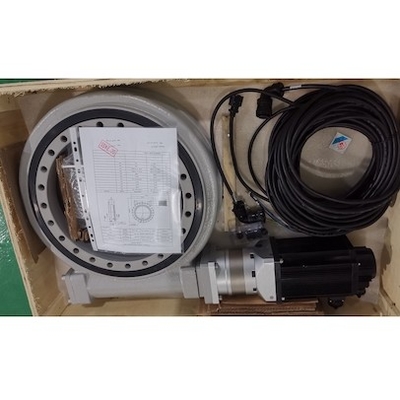

HerumdrehenAntriebszahnrad-Motor
Dem zusammenpassenden Motor wird basiert auf den technischen Nachfragen und den Anforderungen der verschiedenen Kunden vorgewählt
| Spannung | Spitzenleistung | Ertraggeschwindigkeit | Abdichtung |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Anmerkung | Spezielle Motoren können pro Ihre Anforderungen besonders angefertigt werden. | ||
| Kodierer und Getriebe können repariert werden. | |||
| Planetarisches Getriebe konnte zusammengebracht werden basiert worden auf diffenent Nachfragen | |||
Vorteile
Unser professionelles technisches Team kann passende Herumdrehenantriebslösungen entsprechend Ihrem ausführlichen Antrag zur Verfügung stellen.
Wir können Herumdrehenantriebe, verschiedene Arten von Motoren, Kodierer, Hallen-Sensoren und auch Prüfer zur Verfügung stellen
Wir können Installationsführer, Tracking-System-Anordnungsvorschläge zur Verfügung stellen
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja |
204 |
Anwendungen
Foto-voltaische Tracking-Systeme
Die Gestaltungsprinzipien von photo-voltaischen Tracking-Systemen sind nicht schwierig. Da der Bestrahlungswinkel der Sonne ständig ändert, sind die traditionellen örtlich festgelegten photo-voltaischen Platten nicht mehr „tote Gegenstände“ nachdem sie die Spurhaltungstechnologie eingesetzt haben. Im Gegenteil können sie die Sonne wie Sonnenblumen jagen und die Menge der Sonnenstrahlung zu erhöhen empfing, dadurch es verbessert es die Gesamtstromerzeugung des Kraftwerks.
