Produktdetails:
|
| Herumdrehenstrecken: | ±60° | Material: | 42CRMN, 50Mn |
|---|---|---|---|
| Anwendung: | Solarverfolger | Garantie: | 10 Jahre |
| Farbe: | Orange | Größe: | 3 Zoll bis 25 Zoll |
| MOTOR: | 24VDC, 220VAC | Wurm-Gang: | Doppelte Umhüllung |
| Hervorheben: | Elektrischer planetarischer Wurm-Gang-Durchlauf-Antrieb,220VAC tötete Gang-Antrieb,Gangdurchlauf-Antrieb des Wurmes 220VAC |
||

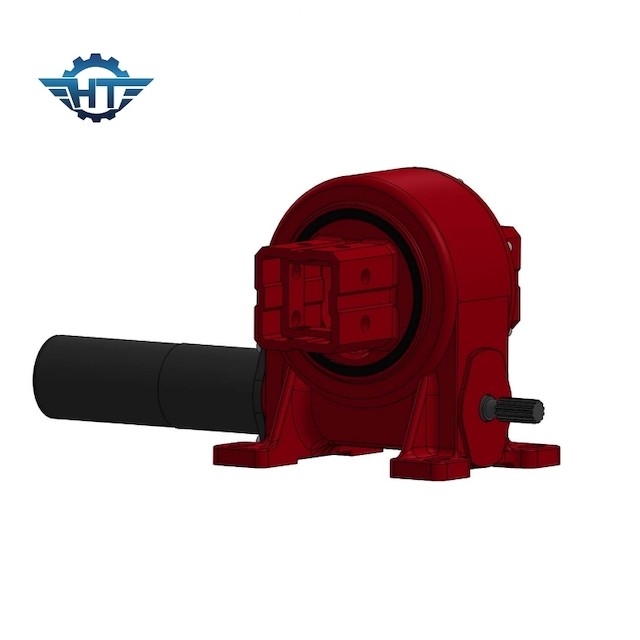

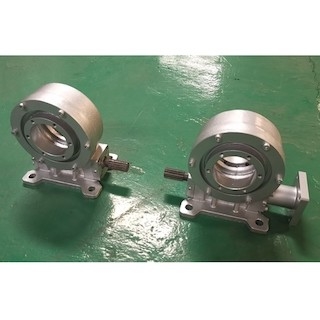

Beiliegendes Drehwerk des Haus-VE8 mit elektrischem Planetengetriebe-Motor für Solarverfolger
Drehwerk-Antriebs-Beschreibung
Beiliegender Solarspurhaltungsc$herumdrehenantrieb haben viele Arten wie beiliegende Art, Offenstallhaltungsart, vertikale Art, Doppelachsenart, Art der hohen Präzision, Schneckengetriebeart etc. Herumdrehenantrieb basiert auf der doppelten Einschlagenwurmgangstruktur, die den multi Zahnkontakt kennzeichnete, der besonders für das Fahren der hohen Last bestimmt war. Er hat starkes Kippenmomentdrehmoment und statische selbstsichernde Funktion.
Das Arbeitsprinzip des Planetengetriebeuntersetzungsgetriebes lässt sich eine große Radiallast wegen der anteiligen Verteilung des Drehmoments tragen. Was mehr ist, können unsere Herumdrehenantriebe zu den verschiedenen Arten von Motoren, Hydraulikmotor, 24vdc/12vdc Elektromotor, Servomotor befestigen, lassen Schrittmotor und wir alle Reihendurchlauf-Getriebegröße den unterschiedlichen Bedarf und die Nachfrage der Kunden befriedigen.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Installations-Vorkehrungen
Das Herumdrehenlager trägt die meisten der zusätzlichen Kraft, die durch den drehenden Bau von mechanischen Komponenten erzeugt wird, und Faktoren wie großer Auflagedruck und rauer Arbeitsbereich haben höhere Anforderungen für seine Leistung vorgebracht. Um den glatten Fortschritt von Bautätigkeiten sicherzustellen, ist es sehr wichtig tragende Produkte hochwertigen Herumdrehens zu beschließen, und die Details seiner Installation und Gebrauches können nicht entspannt werden.
1. bestätigen Sie die Qualität. Bevor das Herumdrehenlager installiert ist, sollte eine vorsichtige Sichtprüfung erfolgt sein, um zu bestätigen, dass das Herumdrehenlager nicht groß während des Transportes, wie schwere Korrosion und Deformation geschädigt worden ist.
2. saubere oben Verunreinigungen. Wenn es Fremdkörper wie Sandpartikel und Eisenarchivierungen innerhalb des Herumdrehenlagers gibt, verursacht es Abnutzung zu den angrenzenden Komponenten während der Operation der Maschine, tritt aperiodische Erschütterung auf, und es gibt auch unbeugsame Rotationsausfälle. Verkürzen Sie mechanische Lebensdauer.
3. Stellen Sie Präzision sicher. Nachdem die Teile installiert sind, ist es notwendig, den Kontakt zwischen der tragenden Fläche Herumdrehens und der Installationsfläche zu überprüfen. Wenn es einen Abstand gibt, sollte das Material, das den Abstand füllen kann, benutzt werden, um den Abstand zu füllen, um das Herumdrehenlager an verformt werden zu verhindern, nachdem der Bolzen festgezogen ist.
