Produktdetails:
|
| Herkunftsort: | Changzhou, China (Festland) | Stromversorgung: | 24VDC |
|---|---|---|---|
| Hall-Sensoren: | Optional | Art des Motors: | Planeten-DC-Bürstenmotor |
| Eigenschaft: | Total beiliegend | Material: | Quart |
| Anwendung: | Starker Hitze-Absorber | Selbstblockierung: | Ja |
| Hervorheben: | Doppelachsen-Wurm-Gang-Durchlauf-Antrieb,Gang-Durchlauf-Antrieb des Wurm-24VDC,Hohe Präzisions-Wurm-Gang-Durchlauf-Antrieb |
||

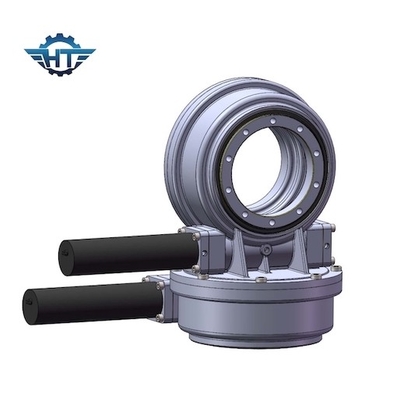

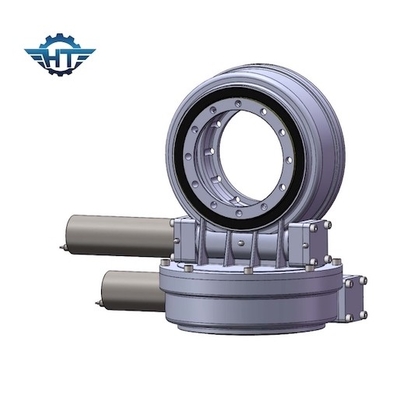

Doppelwurm-Gang-Durchlauf-Antrieb der achsen-SDE3, hohe Präzision für starken Hitze-Absorber
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Wie man eine Übertragungseinrichtung für photothermal Energiekraftwerkspark des Turms wählt
Die Übertragungseinrichtung ist zur Leistungsfähigkeit des TurmKraftwerks wichtig
Im photothermal Kraftwerk des Turms erfassen zehn Tausenden Spiegel Sonnenstrahlung auf dem Hitzeabsorber am Ende des Hitze-absorbierenden Turms, um hohe Temperaturen zu sammeln und Hitze zu erfassen. Um ununterbrochene und stabile Sammlung Hitze sicherzustellen, sollte der Spiegel die Position der Sonne, durch die Übertragungseinrichtung immer aufspüren in der horizontalen Azimut- und Aufzugbewegungsrichtung (doppelte Achse).
Die allgemeinste Übertragungseinrichtung ist Turmc$csp-durchlauf-Antrieb
Der Durchlauf-Antrieb angetrieben normalerweise durch einen Motor, um die Rotation des Spiegels in Richtung der zwei Äxte zu fahren. Als Präzisionsmaschine muss die Anwendung des Durchlauf-Antriebs in der photothermal Stromerzeugungsindustrie die Spurhaltung innerhalb 1mrad steuern. Doppeltes Umschlagstrukturschneckenrad und -zahn, die Oberflächenzahnradeingriffbereich, Getriebegenauigkeit groß ist, ist höher, Schlagzähigkeit ist stark, seine niedrige Abnutzungsrate können langfristigen Gebrauch unter den Bedingungen der Präzision und des Lebens sicherstellen, passender für Photothermal Kraftwerk im Nordwesten der rauen Umwelt.
SDE-Modell-Slewing Drive Performance-Parameter
| SDE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) |
Kippen des Drehmoments (kN.m) |
Haltemoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Bewegungsspezifikationen
24V bürstete DC-Motor
Spezifikation:
Spannung: 24VDC
Optionale Spannung: 12V, 48V
Kein Lastsstrom: 0.6A (maximal)
Keine Lastsertraggeschwindigkeit: 3,2 U/min
Keine Lastsgeschwindigkeit: 1300 U/min
Nenndrehzahl: 2 U/min
Bewertetes Drehmoment: 43 Nanometer
Max Torque: 48 Nanometer
Nennstrom: 1.8A (maximal)
IP-Klasse: IP55
Gewicht: g 2000
Welle: 12mm
Motorspannung, Energie und Geschwindigkeit werden entsprechend Ihrem Antrag unter dem erlaubten Umstand des annehmbaren Maßes besonders angefertigt.
