Produktdetails:
|
| Gang-Verhältnis: | 85:1 | Art: | Eingeschlossen |
|---|---|---|---|
| Anwendung: | Baumaschinen | Fahrer: | Hydraulikmotor |
| IP-Grad: | IP66 | Farbe: | wie verlangt |
| Leistungsfähigkeit: | 40% | Genauigkeit: | 0,15 Grad |
| Hervorheben: | solar tracker drive,slewing drive for solar tracking system |
||

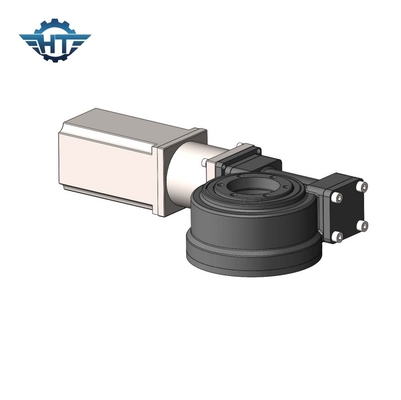

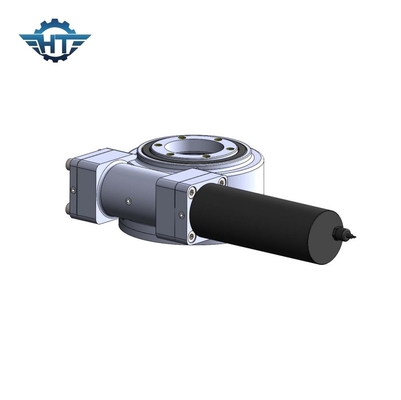

Wurm übersetzter beiliegender kleiner Durchlauf-Antrieb mit dem gelöschten Zahn für Baumaschinen
Beiliegende kleine Durchlauf-Antriebs-Beschreibung
Se-Reihe ist ein beiliegender Unterkunftdurchlauf-Antrieb mit Schutzniveau der Einschließung IP66. Sie ist mit einer Sanduhrwurmwelle mit 5 Zähnen im Kontakt zwischen dem Durchlaufring und der Wurmwelle entworfen. Dieser Entwurf bietet eine sehr feste hintere Haltemomentkapazität für die schweren Lasten an. Minenindustrie, Zementindustrie und viele mehr Industrien mit hoher Verschmutzung von Feinpartikelumwelt bevorzugen diesen Antrieb für seine Enge. Es ist auch die Wahl für die meisten Installationen im Freien, die starkem Regen und Schnee, da ihm, unterworfen werden gut verglichen mit anderen Entwürfen versiegelt wird.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendung
Schneckengetriebe haben effektives in vielen Maschinen und in der Ausrüstung, in den verschiedenen Anwendungen und in den verschiedenen Betriebsbedingungen, wie geprüft: Bau- und Versammlungsplattformen, Platzierung von Cockpits in der Waldmaschinerie, Transporteinrichtungen, Positionierung von Sonnensystemen, Steuerung von Überbauten und betriebliche Einsätze von Baumaschinen, industrielle Kräne und so weiter.
Vorteile
1. Benutzen Sie SkelettÖldichtung, um Ölleckage leistungsfähig zu vermeiden
2. Die entworfene Einbauabmessung konnte viele Anwendungen zusammenbringen.
3. Einfache Wartung
4. Nehmen Sie Wurmgangstruktur an, die Haftvermögen und Antriebsmoment hat
