Produktdetails:
|
| Modell: | SE1 | Haltemoment: | 1800 Nanometer |
|---|---|---|---|
| Kippen des Drehmoments: | 1000Nm | Abtriebsdrehmoment: | 400Nm |
| Statische axiale Last: | 22 kN | Statische radikale Last: | 12 kN |
| Rohstoff: | Quart | Gewicht: | 6 KILOGRAMM |
| Hervorheben: | solar slew drive,slewing drive for solar tracking system |
||
Hochleistungs-kleiner Durchlauf-Antrieb für Solarerneuerbare energie
Kleine Durchlauf-Antriebs-Beschreibung

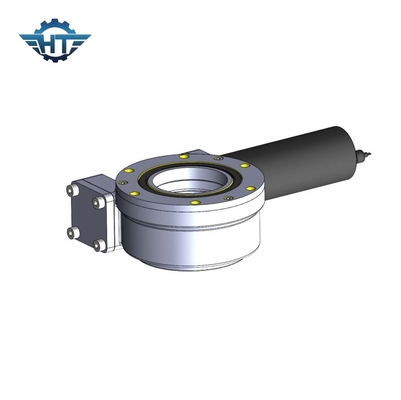

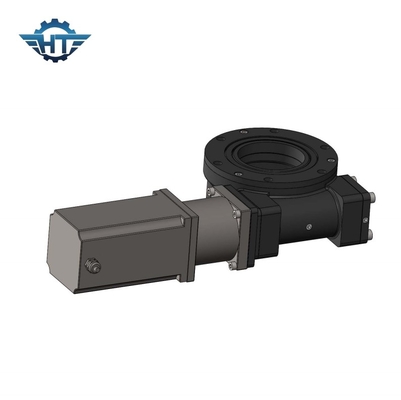

Das Herumdrehenantriebsgerät ist ein voll-Umfangsherumdrehenverlangsamungs-Getriebemechanismus, der eine treibendes Energiequelle integriert. Das Herumdrehenantriebsgerät benutzt das Herumdrehenlager als Getriebenachfolger und Mechanismuszubehör. Die treibende Quelle und das Gehäuse und der andere Ring wird als der Getriebenachfolger benutzt und die Verbindungsbasis des gefahrenen Verschleißteils, damit das Herumdrehenlager selbst eine Vollumfangherumdrehenverbindung ist, und der treibendes Energiequelle und der Hauptgetriebeteile machen es einen Universalverlangsamungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Fahrens integriert, und gleichzeitig haben eine einfache Struktur und sind bequem herzustellen und instandzuhalten. Das Bild zeigt zwei typische Schwingen-Antriebe.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Antriebs-Datenblatt Herumdrehensse1
| Modell | SE1 |
| Verhältnis | 32:1 |
| Nennleistungs-Drehmoment (N.m) | 400 |
| Kippen Drehmoment (N.m) | 1000 |
| Haltemoment (N.m) | 1800 |
| Axiale Last (kN) | 22 |
| Radiallast (kN) | 12 |
| Leistungsfähigkeit | 40% |
| Präzision (°) | 0,1 |
| Selbstsichernd | Ja |
| Gewicht (Kilogramm) | 6 |
| Installations-Löcher | 6*M8 |
| Mittelkreis-Durchmesser | Φ 40 Millimeter |
| Inneres Loch | Φ 30 Millimeter |
| Arbeits-Temperatur | - 30℃ ~+80℃ (optionales spezielles Fett verwendete in den kälteren oder heißeren Plätzen) |
| Garantie-Politik | 5 Jahre, Garantieerweiterung verfügbar |
Wenn Sie einen Herumdrehenantrieb kaufen, müssen Sie die folgenden Parameter kennen:
1 Drehmoment
2 U/MIN
Herumdrehender Reduzierer 3
