Produktdetails:
|
| Schwenkantriebsmotor: | 24VDC | Geschwindigkeit: | Besonders angefertigt |
|---|---|---|---|
| Wohnung: | Eingeschlossen | Art: | Vertikale einzelne Art |
| Material: | 42CrMo oder 50Mn | Garantie: | 5~10 Jahre |
| Anwendung: | Solarenergie-Tracking-System | Transportverpackung: | Sperrholzkasten |
| Hervorheben: | VE3 schloss Herumdrehenantrieb ein,Das beiliegende Herumdrehen fahren einzelne Achse,Solarantrieb des durchlauf-VE3 |
||

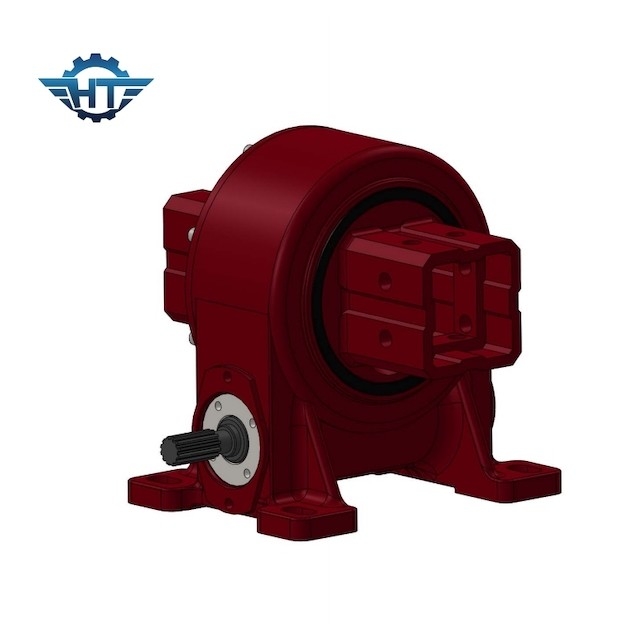

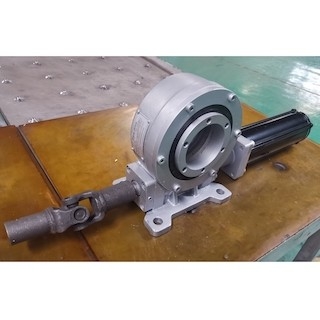

VE3, das Wurm-Gang-einzelnen Achsen-Herumdrehenkasten für Solarenergie-Tracking-System einschlägt
Tötete Antriebs-Getriebe-Beschreibung
Herumdrehenantriebsgetriebe werden mit Sanduhrwurmtechnologie für maximales Gangdrehmoment und die glatteste Rotation angetrieben. Wir bieten verschiedene Durchlauf-Antriebsmodelle mit verschiedenen Momenttragfähigkeiten an. Die Standarddurchlauf-Antriebe werden mit einer Offenstallhaltung und einem einzelnen Selbst gepasst, die Sanduhrwurmwelle zuschließen. Sobald der Energiequelleninput zur neutralen Person zurückgebracht wird, schließt die Wurmwelle die Last in Position zu, ohne irgendeine externe Bremsanlage zu erfordern.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Installieren Sie
Installations-Vorbereitungen
1 Kontrolle der Drehreduzierer für körperlichen Schaden. Säubern Sie den Drehreduzierer und die Verbindungsklammern. Säubern Sie die Auflagefläche von Verunreinigungen (wie Eisenarchivierungen, Graten, Farbe, schweißender Schlacke, etc.).
2 befolgen Sie bitte die Anweisungen unten, das Rostschutzöl auf der Befestigungsfläche des Drehreduzierers zu säubern.
2,1 GebrauchsReinigungsflüssigkeit (wie Dieselöl, Benzin, etc.) zum Säubern außerhalb der Aufstellfläche. Die Reinigungsflüssigkeit kann die Leistung der Gummidichtung nicht schädigen;
2,2 bleiben Sie bitte durch die Regelungen für den Gebrauch der Reinigungsflüssigkeiten (wie Herstellerregelungen, Arbeitskraftschutz, Umweltschutz, etc.).
2,3 können die Positionierungsbolzen nicht während der Installation gelöst werden, und die Installation kann nur durchgeführt werden, nachdem die Versandbolzen entfernt sind.
