Produktdetails:
|
| Schwenkbereich: | Vollkreisstrecken | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Einzelnes Tracking-System | Garantie-Zeitraum: | 10 Jahre |
| Farbe: | Kunde erfordert | Versandweisen: | durch Meer Luft, Bahn, ausdrücklich |
| MOTOR: | Elektrischer Motor | Eigenschaft: | Selbstverschluß |
| Hervorheben: | Doppelter eingeschlagener Wurm-Gang-Durchlauf-Antrieb,Wurm-Gang-Durchlauf-Antrieb 50Mn,CSP Herumdrehenring-Antrieb |
||

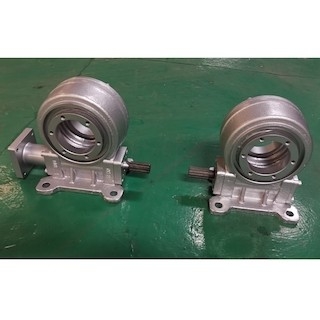

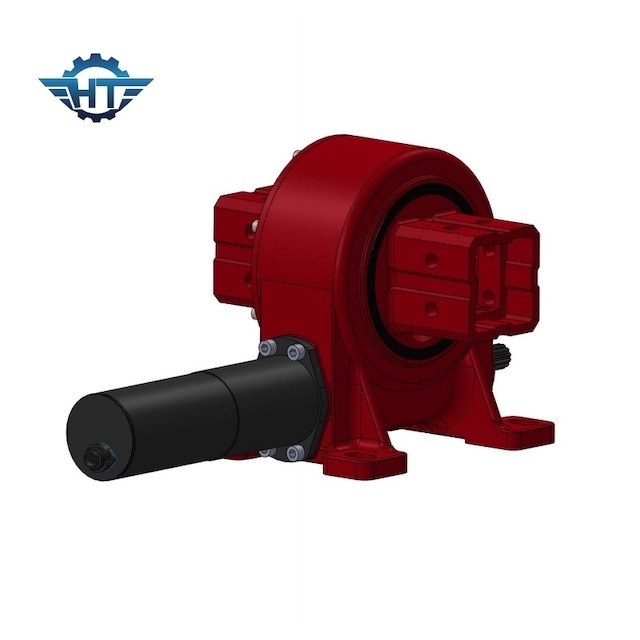

Tötete Doppeltes eingeschlagener Gang des Wurm-VE9 Antrieb für Sonnenkollektor-einzelnes Tracking-System
Wurm-Gang-Durchlauf-Antriebs-Beschreibung
Unsere Schwingen-Antriebe sind wartungsfreie Spurhaltungsprodukte der Doppelhülle. Das doppelte Umschlagstrukturgetriebe hat die Vorteile der hohen Präzision, der hohen mechanischen Leistungsfähigkeit, des kleinen Präzisionsverlustes und der längeren Nutzungsdauer. Darüber hinaus die raue Umwelt wie wilde Wüsten betrachtend und denkend von, welchen Kunden denken, macht der innovative Gebrauch von völlig Siegelmechanismusentwurf es möglich, während des ProduktLebenszyklus wartungsfrei zu sein und spart viele Instandhaltungskosten für Kunden.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Der Herumdrehenantrieb kann in jeder möglicher Gelegenheit benutzt werden, die Vollkreisrotation erfordert und variable Geschwindigkeit erfordert. Wenn es notwendig ist, die Kraftübertragung des größeren Drehmoments, das Getriebe der Bewegung der höheren Präzision oder die Auswahl des Mechanismus zu verwirklichen, der hohe Kompaktheit und Festigkeit der Körperstruktur erfordert, ist der Herumdrehenantrieb die beste Lösung.
Die allgemeineren Anwendungen sind im Allgemeinen die Vollkreisdrehstruktur der Technik und der Baumaschinen sowie Solarenergie, Windenergie und verschiedene langfristige Maschinerie des automatischen Lokalisierens. Es ist einfach, digitale Steuerung durchzuführen, also hat er viele Anwendungen auf dem Gebiet von Industrierobotern.
