Produktdetails:
|
| Schwenkreduzierer: | VE5" | Gang-Verhältnis: | 37:1 |
|---|---|---|---|
| Herkunftsort: | CHINA | Anwendung: | Pv-Solartracking-system |
| Leistungsfähigkeit: | 40% | Farbe: | wie verlangt |
| Garantie: | 10 Jahre | Zertifikate: | ISO9001, CER |
| Hervorheben: | Vertikaler Antrieb Herumdrehensve5,37 1 Verhältnis-Herumdrehenantriebs-Getriebe,Elektrischer Antrieb des Durchlaufes VE5 |
||

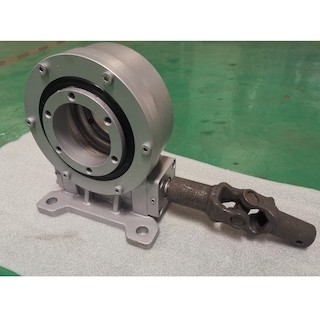

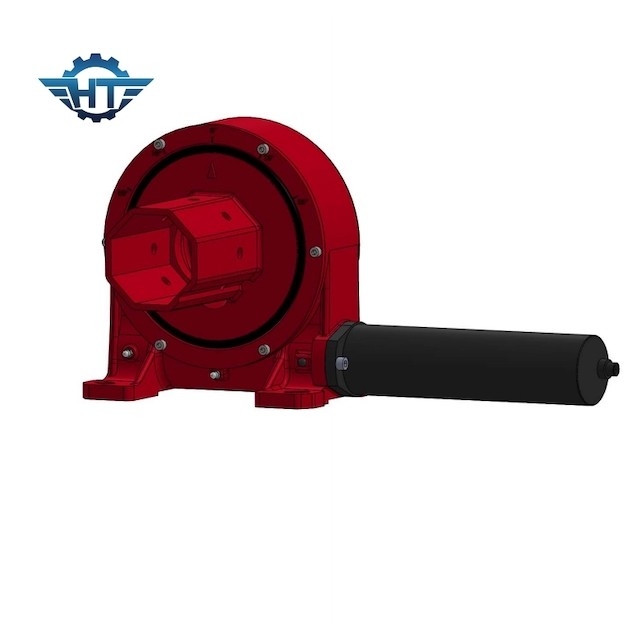

Vertikaler Antrieb Herumdrehensve5 mit Gang-Verhältnis37:1 Getriebe für PV-Solartracking-system
Einschlagen von Wurm-Gang-Beschreibung
Der Einschlagenherumdrehenantrieb ist ein neuer Typ Dreh- und Getriebeprodukt. Es wird normalerweise Herumdrehenantrieb oder Herumdrehenlager genannt, das normalerweise aus doppeltem Einschlagenwurm, Gang, Wohnung, Motor und anderen Komponenten verfasst wird. Da die Kernkomponenten der doppelte Einschlagenwurm sind, kann er mit dem Gang genauer ineinander greifen und multi Zahnkontakt erzielen, die Genauigkeit und das haltene Momentdrehmoment so verbessern. Sie können axialen Kräften, Radialkräften und Kippmomenten gleichzeitig widerstehen. Verglichen mit traditionellen Drehprodukten, kennzeichnet der neue Herumdrehenantrieb einfache Installation, einfache Wartung und einen größeren Grad an Installationsraum.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Wartung
Das Herumdrehenlager ist eine wichtige Komponente der mechanischen Herumdrehenstruktur. Um die Hochleistungsfähigkeits-Operation der Maschine unter hoher Last und rauer Umwelt beizubehalten, ist die gute Leistung des Herumdrehenlagers eine seiner wichtigen grundlegenden Garantien.
Abnutzung ist einer der verbreiteten Fehler. Deshalb um die Abnutzungsrate des Herumdrehenlagers zu verringern, ist es notwendig, die entsprechende Schmierungsarbeit zu erledigen.
Das Herumdrehenlager muss mit Schmierfett entsprechend dem Arbeitsbereich regelmäßig gefüllt werden. Der Herumdrehenantrieb ist ausreichend an der Fabrik eingefettet worden. Im späten Zeitpunkt sollte Fett entsprechend der Benutzungshäufigkeit hinzugefügt werden oder ersetzt werden. In den speziellen Arbeitsbereichen wie Tropen, hohe Feuchtigkeit, Staub, große Temperaturwechsel und ununterbrochener Arbeit, sollte der Schmierungszyklus verkürzt werden. Wenn man Fett ihm hinzufügt, sollte es unter der Bedingung durchgeführt werden, dass das Herumdrehenlager sich langsam dreht. Wenn das Fett von der Dichtung überläuft, bedeutet es, dass die Füllung abgeschlossen wird, und das überfließende Fett bildet einen Film und tritt als eine Dichtung auf.
Das Herumdrehenlager muss mit neuem Fett gefüllt werden, vor und nach für eine lange Zeit gesetzt werden, und dreht langsam das Herumdrehenlager, um es zu machen gleichmäßig gefüllt.
Um das Herumdrehenlager zu schmieren, sollte nicht nur beachtet werden zu den Methoden und zu den Methoden, aber auch die Auswahl der passenden Art des Schmieröls. Zum Beispiel ist die Qualität des Fetts schlecht und alternd, und die Auswahl des falschen Schmiermittels verschlimmert die Abnutzung des Herumdrehenlagers.
