Produktdetails:
|
| Gang-Verhältnis: | 51:1 | Spiel des Schneckengetriebes: | 0.15° |
|---|---|---|---|
| Nennleistungs-Drehmoment: | 7344 Nanometer | Haltemoment: | 60 kN.m |
| Kippen des Drehmoments: | 10 kN.m | Leistungsfähigkeit: | 40% |
| Farbe: | wie verlangt | Versandweise: | durch Meer Luft, Bahn, ausdrücklich |
| Hervorheben: | Doppeltes Einschlagenkleiner Durchlauf-Antrieb,Kleiner Antrieb des Durchlauf-VE7,VE7 |
||

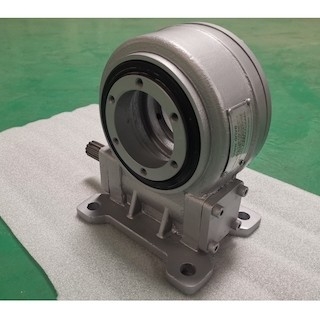

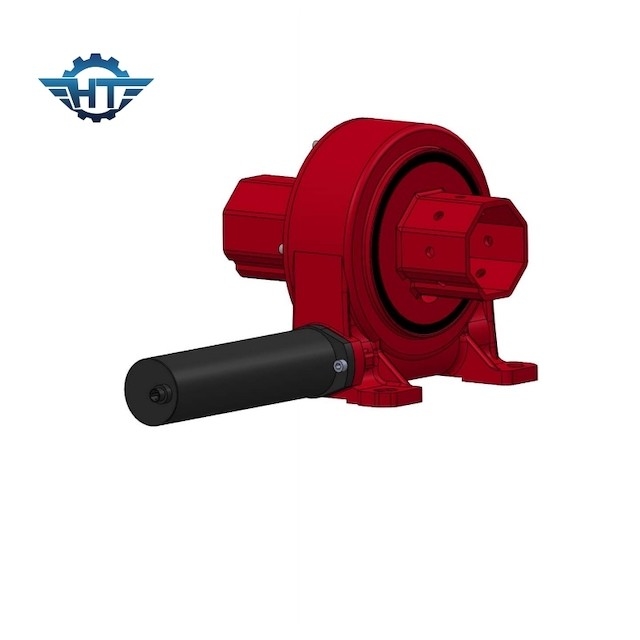

Doppeltes VE7, das kleine Herumdrehenantriebe für horizontale einzelne Achsen-Solarverfolger einschlägt
Industrielle Gebrauchs-Wurm-und Gang-Durchlauf-Antriebs-Beschreibung
Herumdrehenantrieb ist von der hohen Zuverlässigkeit, ist er entworfen und geprüft, um einem 30-jährigen Feldleben zu garantieren. So alle Rohstoffe müssen den Standards entsprechen, die durch das Solartracking-system erfordert werden. Wir führen eine solide Qualitätskontrolle ein, um Produkte von zuverlässiger und niedriger heraus gleichzeitig sicherzustellen Kosten der hohen Qualität.
Herumdrehenantriebe ist von der Hochleistung. Sie wird mit Sanduhrwurmtechnologie angetrieben, um dem Getriebe enorme Stärke und Energie zu geben, die Last-haltene Empfindlichkeit zu maximieren sowie Leistungsfähigkeit und Genauigkeit erhöhte.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Herumdrehenantriebsanwendungen umfassen Solarverfolger, Windkraftanlagen, Antenne, Satelliten, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge etc.
Q&A
Wie man die rechten Schwingen-Antriebe wählt?
In der Auswahl und in der Berechnung des Herumdrehenantriebs, sollten wir der Ansicht sein, dass das Herumdrehenlager im Allgemeinen das gemeinsame Handeln des axiale Kraft Fas, der Radialkraft Franc und des Kippmoments M während des Gebrauchsprozesses trägt. Für verschiedene Anwendungen wegen des Arbeitsmodus der Hauptmaschine und der verschiedenen strukturellen Formen, ändert die Kombination der oben genannten drei Lasten, manchmal ist möglicherweise es das gemeinsame Vorgehen der zwei Lasten, und manchmal es ist möglicherweise nur die einzige Aktion von einer Last.
Es gibt zwei Arten Installationsmethoden für das Herumdrehen von Lagern: Sitzart Installation und Suspendierungsart Installation.
Entsprechend den Informationen, die von den Produktproben bereitgestellt werden, kann die statische Tragfähigkeitskurve benutzt werden, um das Herumdrehenlager entsprechend der Auswahl- und Berechnungsmethode des Herumdrehenlagers einleitend vorzuwählen, und mit der technischen Abteilung unserer Firma dann zu bestätigen. Wir können unsere Firma mit relevanter Information auf der Anwendung von Herumdrehenlagern auch versehen, und unsere Firma entwirft und wählt sie vor.
