Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SDE7" |
|---|---|---|---|
| Übersetzungsverhältnis: | 57:1 | Nennausgangsdrehmoment: | 2000Nm |
| Haltemoment: | 13500Nm | Kippmoment: | 13200Nm |
| Effizienz: | 40% | Standardfarbe: | RAL9006 |
| Axiale Belastung: | 34 kN | Radiale Belastung: | 58 kN |
| Hervorheben: | Kleiner Schwenkantrieb mit zwei Achsen,24 VDC,kleiner Schwenkantrieb mit Bürstenmotor |
||

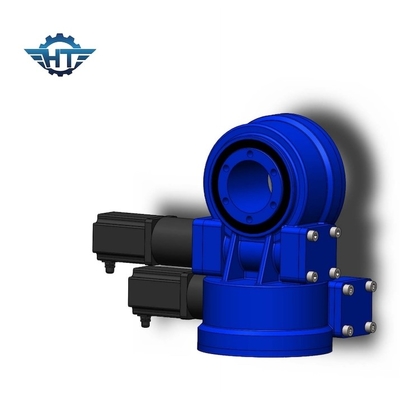

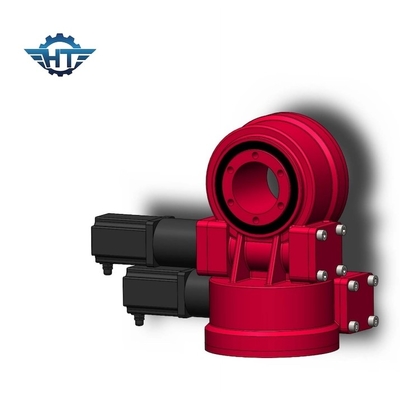

Doppelachsen-Kleinschwenkantrieb mit 24-VDC-Bürstenmotor für Solar-Tracking-System
Beschreibung des kleinen Schwenkantriebs
Schwenkantriebe von Hangtuo bieten ein großes Übersetzungsverhältnis in einer einzigen Getriebestufe, optimiert für Gewicht und Leistung.Die Lager und Zahnräder sind in einem flachen, selbsthaltenden und einbaufertigen Gehäuse montiert, wodurch das Produkt auf alle axialen und radialen Kräfte und resultierenden Kippmomente reagieren kann, die in den anspruchsvollsten Anwendungen auftreten.Diese äußerst anpassungsfähigen Produkte zeichnen sich außerdem durch starke Stoßfestigkeit, lange Lebensdauer, reibungslose Rotation, Lagerschutz und abgedichtete Antriebsoptionen aus.Alle technischen Vorteile, kombiniert mit branchenführenden Qualitätsstandards, machen Hangtuo-Produkte zu idealen Kandidaten für leistungskritische Hochleistungsanwendungen.
SDE-Modell Schwenkantriebsparameter
| Leistungsparameter des SDE-Modells | ||||||||||||
| Modell | Nennausgangsdrehmoment (Nm) |
Kippmoment (kNm) |
Haltemoment (kN.m) | Axiallast (kN) | Radiallast (kN) | Verhältnis | Effizienz |
Präzision (Grad) |
IP |
Arbeitstep (℃) |
Selbsthemmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | fünfzehn | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Das Funktionsprinzip des Schwenkantriebs
Die Schnecke wird vom Motor angetrieben, der den Außenring des Drehkranzes zur Drehung antreibt;der Außenring gibt das Drehmoment über den Flansch ab und der Innenring der Drehverbindung ist im Gehäuse fixiert.Drehwerksantrieb mit Rückwärtsselbsthemmung durch Schneckengetriebe mit Rückwärtsselbsthemmung.
Glossar der Schlüsselparameter
Kippmoment Drehmoment: Das Drehmoment ist die Last multipliziert mit dem Abstand zwischen der Position der Last und der Mitte des Großwälzlagers.Ist das durch Last und Weg erzeugte Drehmoment größer als das Nennkippmoment, kippt der Drehwerksantrieb.
Radialbelastung:Belastung senkrecht zur Achse des Großwälzlagers
Axialbelastung:Last parallel zur Achse des Großwälzlagers
Haltemoment:Es ist das Rückwärtsdrehmoment. Wenn sich der Antrieb rückwärts dreht und Teile nicht beschädigt sind, wird das maximal erreichte Drehmoment als Haltedrehmoment bezeichnet.
Selbsthemmung:Nur unter Belastung kann der Drehwerksantrieb nicht rückwärts drehen und wird daher als Selbsthemmung bezeichnet.
Maßgeschneiderte Dienstleistungen
1. Spezielles Design basierend auf verschiedenen Anwendungen und Projekten
2. Verschiedene Arten von Motoren können angepasst werden, z. B. Hydraulikmotoren, Schrittmotoren, Elektromotoren usw.
3. Verschiedene Farben sind basierend auf dem RAL-Code erhältlich;unsere Standardfarbe ist RAL 9006.
