Produktdetails:
|
| Art: | Einfach umhüllendes Schneckenrad | Material: | 42CRMN oder 50Mn |
|---|---|---|---|
| Anwendung: | Horizontale einzelne Achsen-Tracking-Systeme | Feld-Leben: | 30 Jahre |
| Farbe: | wie verlangt | Größe: | 3 Zoll bis 25 Zoll |
| Bewegungsversorgung: | 24V, 12V, 48V | Eigenschaften: | Langes Leben, Selbstblockierung |
| Hervorheben: | Antirückprall,der Antrieb tragend herumdreht,48V |
||

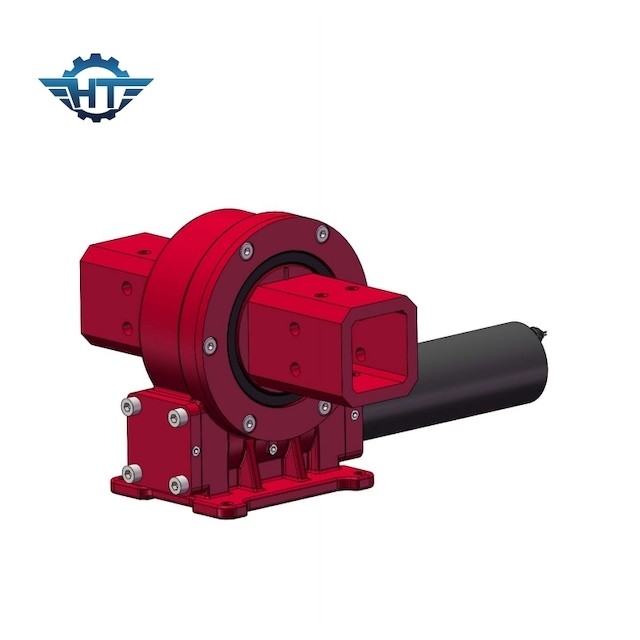

Schloss kleiner Rückprall VE5 Herumdrehenantrieb für horizontale einzelne Achsen-Tracking-Systeme ein
Wurm-Gänge, die Antriebs-Beschreibung herumdrehen
Ein Durchlauf-Antrieb, allgemein verwiesen als Schneckengetriebe, ist ein komplettes, bereit, System zu installieren, das Gang, Wurm, Basis, Kopfplatte und aus vollständig beiliegender Wohnung besteht. Er kann mit hydraulischem oder 12V/24V/48V Elektromotoren, planetarische Getriebe besonders angefertigt werden. Als Schlüsselkomponente des Tracking-Systems, wird der herumdrehende Reduzierer das „Herz“ des Tracking-Systems angerufen, und seine Produktleistung beeinflußt direkt die Genauigkeit des Tracking-Systems.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Eigenschaften
Zuverlässige Genauigkeit mit toroidal Einschlagenwurm, auch viele Eigenschaften und Vorteile
Entworfen für Solarverfolger und die Anwendungen der einzelnen Achse, die horizontalen Achsenertrag erfordern
Unter Verwendung des tragenden Prinzips Herumdrehens
±60°-Rotation
Selbstsichernder Gangsatz
Eingegebenes Drehmoment, Abtriebsdrehmoment und Installation können besonders angefertigt werden
Bewegungswahl
Anwendungen
Der Wurmgang und -Schneckengetriebe haben die Eigenschaften von Rückselbstsicherndem, das verwirklichen kann, selbstsicherndes aufzuheben, d.h. nur der Wurm den Wurmgang fahren kann, aber der Wurm kann nicht durch den Wurmgang angetrieben, um sich zu bewegen. Wenn der Steigungswinkel des Wurmes kleiner als der gleichwertige Reibungswinkel zwischen den Zahngetriebezähnen ist, hat der Mechanismus selbstsichernde Eigenschaften und kann erzielen, selbstsicherndes aufzuheben, d.h. nur der Wurm das Schneckenrad fahren kann, aber der Wurm kann nicht durch das Schneckenrad angetrieben. Wie der selbstsichernde Wurmmechanismus, der in seinen Schwermaschinen benutzt wird, kann sein Rückselbstsicherndes eine Rolle im Sicherheitsschutz spielen. Diese Eigenschaft stellt das Herumdrehenantriebsgerät weitverbreitet im Anheben, in der Luftarbeit und in anderer Ausrüstung her. Beim Verbessern des technologischen Inhalts der Hauptmaschine, verbessert sie auch erheblich die Operationsstabilität und den Sicherheitsfaktor der Hauptmaschine. Es ist eine wichtige Verkörperung der sicheren Bauanwendung der mechanischen Ausrüstung.
