Produktdetails:
|
| Gang-Verhältnis: | 57:1 | Art: | Beiliegendes Haus |
|---|---|---|---|
| Anwendung: | Solarenergie | Fahrer: | Elektromotor 12/24VDC |
| IP-Grad: | IP66 | Farbe: | wie verlangt |
| Effciency: | 40% | installieren Sie Methode: | Horizontal, vertikal |
| Hervorheben: | Hochleistungsherumdrehentragender Antrieb,Kleiner Rückprallherumdrehenring-Antrieb,CSP-Solardurchlauf-Antrieb |
||

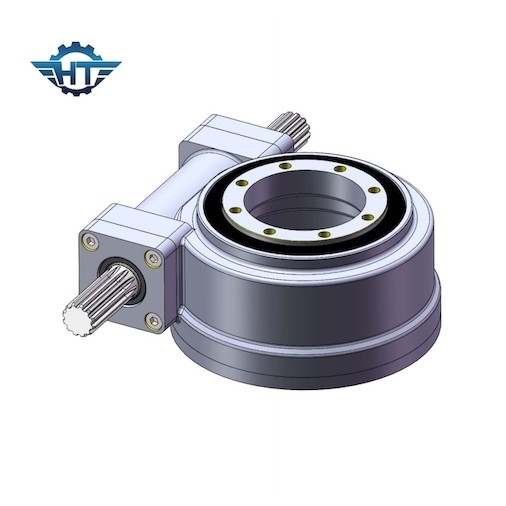

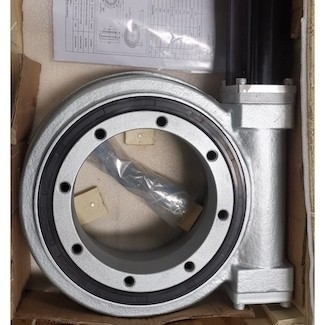

CER bestätigte den kleinen Rückprall, der Antrieb mit elektrischem Getriebe für Csp tragend herumdreht
CER markierte Herumdrehenantrieb
Der Herumdrehenantrieb ist ein voll-Umfangsherumdrehenverlangsamungs-Getriebemechanismus, der eine treibendes Energiequelle integriert. Er benutzt das Herumdrehenlager als Getriebenachfolger und Mechanismuszubehör. und das Gehäuse und der andere Ring wird als Getriebenachfolger benutzt und einer Verbindungsbasis für das gefahrene Verschleißteil, damit das Herumdrehenlager selbst eine Vollkreisherumdrehenverbindung ist, und die treibendes Energiequelle und der Hauptantrieb sind leistungsfähig es ist ein Universalverlangsamungsgetriebemechanismus, der die Funktionen der Rotation, der Verlangsamung und des Fahrens integriert, und gleichzeitig hat eine einfache Struktur und ist bequem herzustellen und instandzuhalten konfiguriert.
Drehwerk ist ein Kernanteil an dem Zusammenbau eines Herumdrehenfahrwerks. Zusammen mit Aufnahmebohrungen in den Ringen, ermöglichen sie einer optimierten Kraftübertragung mit einer einfachen und schnellen Verbindung zwischen angrenzenden Maschinenkomponenten. Sie ist klein, aber sie helfen, einige der größten Arbeiten im Geschäft zu erledigen. Von der Schwingarmrotation auf Kräne zur Plattform auf einer Windkraftanlage und einer Solarenergie, sind Herumdrehenringe ein wesentlicher Bestandteil vieler machinated Prozesse.
Es ist eine ideale Lösung herein:
1. Hochleistungsanwendungen, die bedeutende Belastbarkeit erfordern
2. Entwürfe, wo die genaue Positionierung kritisch ist
3. Anwendungen, wo Selbstverschluß erforderlich ist-
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Herumdrehenantriebe werden weltweit für benutzt:
• Fahrzeug- und Kransysteme.
• Rotation von Zubehören wie Bagger, hydraulischen Zangen und Gabelstaplern.
• Anlagenmanagement (automatisierte Systeme).
• Be- und Entladungs-Ausrüstung.
• GPS.
