Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | 9 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 61:1 | Leistungsfähigkeit: | 40% |
| Genau: | ≤ 0,1 | MOTOR: | Hydraulikmotor |
| Farbe: | wie verlangt | Art: | Einzelner Wurm-einzelne Achse |
| Hervorheben: | SE9,das Antrieb tragend herumdreht,Herumdrehen |
||

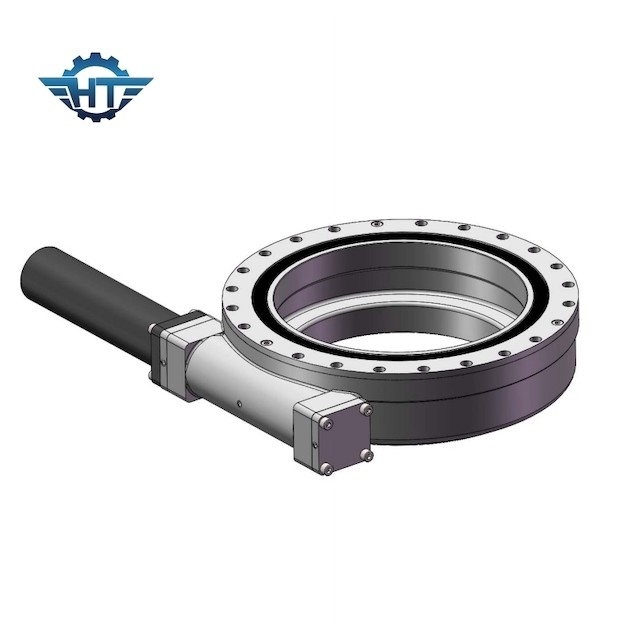

SE9, das Antrieb mit Hydraulikmotor für Bau-Pritschenwagen tragend im Freien herumdreht

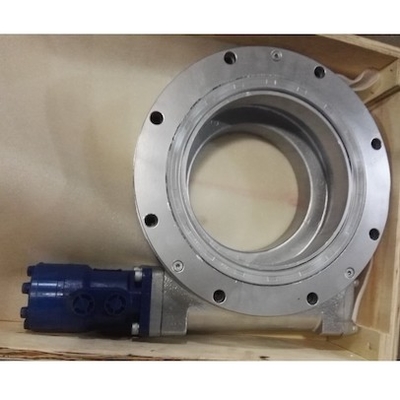

Hydraulikmotor-Herumdrehenantrieb
Die tragenden Antriebe Herumdrehens werden mit Sanduhrwurmtechnologie angetrieben, um die maximale Last-haltene Empfindlichkeit zu geben sowie Leistungsfähigkeit und Genauigkeit erhöhten.
Es gibt viele anderen Anwendungen, da der tragende Antrieb Herumdrehens perfekt für die Anwendungen ist passend, die das Last-Halten und Rotationsdrehmoment vom gleichen Getriebe erfordern und für langsame Rotation mit den ununterbrochenen oder Konjunkturbewegungen. Es ist für Solarverfolger, Modelle wie einzelne Achse und Doppelachse, die im Solartracking-system der flachen einzelnen Achse angewendet werden können, schiefes oder gekipptes einzelnes Tracking-System und Doppelachsensolartracking-system, und auch in den Industrien als Technik der Maschinerie, der Baumaschinen und der Metallurgie, automatisiertes Fließband Ausrüstung, Solarenergie, Pritschenwagen, Umweltschutzausrüstung, WindStromerzeugung und Werfen der Maschinerie sowie der verschiedenen langsamen rotierenden Maschinerieausrüstungen passend.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Schiefe einachsige Anwendung
Die Drehachse der geneigten einachsigen Spurhaltungsklammer ist in einem Neigungswinkel zur Horizontalebene installiert und dreht sich um eine eindimensionale Achse. Die Richtung der Drehachse ist Nord-Südrichtung, damit die leicht-empfangende Oberfläche des photo-voltaischen Moduls als Senkrechtes zum Einfallswinkel des Sonnenlichts ist, wie möglich in der eindimensionalen Richtung.
Vertikale Achsenanwendung
Volles Tracking-System „der Höhe + des Azimuts“, das entlang zwei Rotationsäxte sich bewegt und zwei Rotationsfreiheitsgrade hat, die die Flugbahn der Sonne vollständig aufspüren können, um die empfangene Solarenergie zu maximieren. Es ist für hohe Breitenbereiche passend, und die Stromerzeugungs-Leistungsfähigkeit kann durch effektiv erhöht werden mehr als 35%, das erheblich die Stromerzeugungs-Leistungsfähigkeit von photo-voltaischen Systemen verbessert.
