Produktdetails:
|
| Gang-Verhältnis: | 125:1 | Art: | Eingeschlossen |
|---|---|---|---|
| Anwendung: | Solarenergie | Fahrer: | Hydraulikmotor |
| IP-Grad: | IP66 | Farbe: | wie verlangt |
| Effciency: | 40% | Rückprall: | 0.1° |
| Hervorheben: | Behälter Crane Solar Slew Drive,Solardurchlauf-Antrieb drehmomentstark,Behälter-Kranwurmgangherumdrehenantrieb |
||
Hohe Präzision, die Ring Drive, drehmomentstarkes beiliegendes Haus für Solar-New Energy herumdreht
Hohe Präzisions-Herumdrehenantrieb

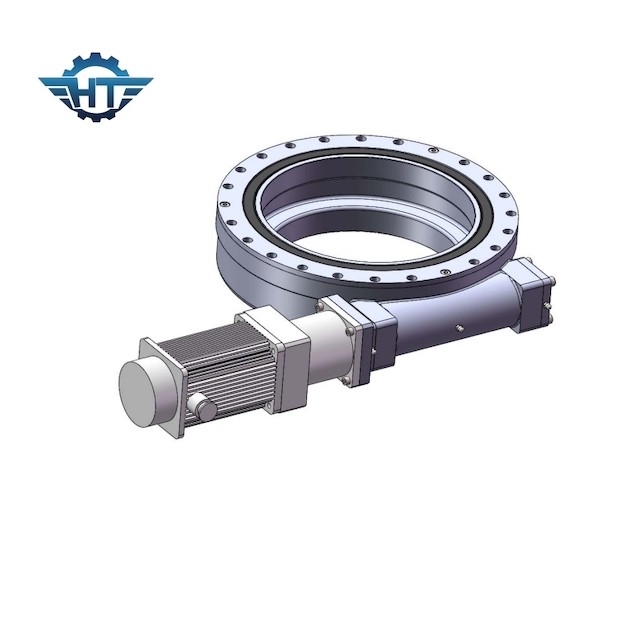

Herumdrehenantrieb wird normalerweise aus Wurm, Herumdrehenlager, Wohnung, Motor und anderen Komponenten verfasst. Seit seinen Hauptkomponenten nehmen Sie Herumdrehenlager, es kann axiale Kraft, Radial ankraft tragen und gleichzeitig spitzen Moment. Verglichen mit traditionellen Herumdrehenprodukten, ist der Herumdrehenantrieb einfach zu installieren, einfach instandzuhalten und spart Installationsraum in größerem Maße.
Das Produkt hat eine breite Palette von Anwendungen und kann auf Hochleistungstiefladern, Behälterkränen, Autokränen, Minenmaschiene, Luftarbeitfahrzeugen, Radargeräten, Solarenergiekraftwerksparks für Sonnenpatrouillen, Baumaschinen und den neuen Energiegebieten weitverbreitet sein. Normalerweise, wenn der Dreh-Antrieb auf die Hauptmaschine installiert ist, der Zahnradeingriffrückprall des Wurmgangs und der Wurm hat einen sehr wichtigen Einfluss auf die Leistung der Hauptmaschine.
Um die Operationsflexibilität und die Glattheit des Herumdrehenantriebs sicherzustellen, gibt es bestimmte Anforderungen für den Rückprall des Wurmgangs und des Wurmes des Herumdrehenantriebs. Jedoch das Bestehen des Rückpralls in den Wurmgang-Getriebedurchschnitten dass, wenn die RotationsUmlenkungen, dort kein Getriebe für einen bestimmten Abstand ist, der die Getriebegenauigkeit des Dreh-Antriebsgerätes beeinflußt. Herumdrehenantriebe sind in den langsamen und Schwerlastsarbeitssituationen häufig benutzt.
Mit Dauereinsatz verursacht die Abnutzung von Wurmgängen und die Würmer die Zunahme des Rückpralls, und die Zunahme des Rückpralls kann nicht justiert werden, um, mit dem Ergebnis einer ununterbrochenen Zunahme der Zahnradeingriffauswirkung zu kompensieren. Die Arbeitsbedingung des Herumdrehenantriebs verschlechtert scharf, der groß das Berufsleben des Herumdrehenantriebs verkürzt und die Kosten des Gebrauches erhöht.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschaften
1. Gangverhältnis
Die Rotation des Herumdrehenring-Antriebs verringert die Geschwindigkeit des gefahrenen Mitgliedes und multipliziert auch sein Drehmoment und es proportional erhöhen als die Drehzahlabfälle. Das Geschwindigkeitsverhältnis von Wellen hängt nach der Beziehung der Anzahl von Faden vom Wurm zur Anzahl von Zähnen im Schneckenrad oder im Gang ab.
2. Sanduhrwurm
Unsere Herumdrehenantriebe setzen Sanduhrwurmtechnologie ein, in der der Wurm geformt wird, um sich mehr Zähne im Gang zu engagieren. Ergebnisse dieses erhöhte Zahneingriffs in der größeren Stärke, in der Leistungsfähigkeit und in der Haltbarkeit.
3. Funktion
Herumdrehenantriebe arbeiten mit Standardwurmtechnologie, in der der Wurm auf der horizontalen Welle als der Fahrer für den Gang im allgemeinen die Welle angetrieben durch elektrischen Gangmotor auftritt. Und er ist selbstsichernd.
Anwendungen
1. Foto-voltaische photo-voltaische Stromerzeugung des Stromerzeugungs-Feldes ist ein wichtiger Einsatzbereich des Dreh-Antriebs. Der Gebrauch der photo-voltaischen Solarmodule mit Dreh-Antrieb als drehenden Komponente kann den Rotationswinkel und Höhenwinkel des Wirtes entsprechend den verschiedenen Positionen der Sonne genau tagsüber justieren. Die Gremien sind in einem optimalen empfangenden Winkel.
2. Das Feld der WindStromerzeugung selben wie photo-voltaische Stromerzeugung, der Dreh-Antrieb kann am Gierungsteil der Windkraftanlage angewendet werden, um die horizontale Rotation 360° des Mechanismus zu verwirklichen, um den empfangenden Winkel besser zu justieren.
