Produktdetails:
|
| Modell: | SE12 | Gang-Verhältnis: | 78:1 |
|---|---|---|---|
| Anwendung: | Baumaschinen | Herkunftsort: | Changzhou, China |
| Fahrer: | Hydraulikmotor | Zertifikate: | ISO9001, CER |
| Installation: | Horizontal oder vertikal | Wartung: | Basiert auf Handbuch |
| Farbe: | wie verlangt | Rückprall: | <0.1° |
| Hervorheben: | Wurm-Gang-Herumdrehenantrieb des Drehmoment-5800NM,Hydraulikmotor-Wurm-Gang-Herumdrehenantrieb,Wurmdurchlauf-Antrieb des Drehmoments 5800NM |
||

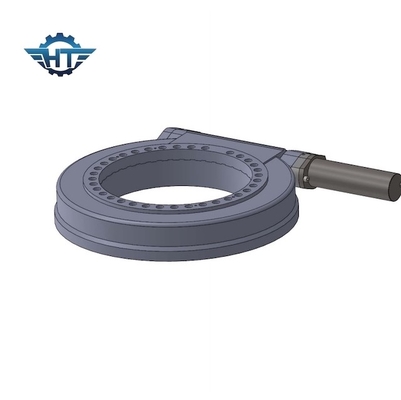

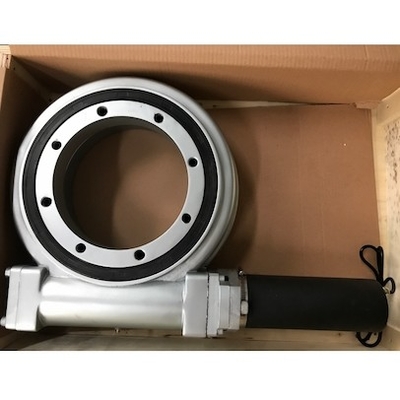

Das hohe Kippen drehen den Gang des Wurm-SE12, der mit Hydraulikmotor für industrielle Ausrüstungen trägt
Wurm-Gang-Art Herumdrehenantrieb
Die Wurmgangart Herumdrehenantrieb wird durch das Herumdrehenringlager entwickelt. Sie wird aus Wohnung, einem Wurmgang, einem Motor und anderen Zusätzen verfasst. Verglichen mit dem traditionellen Herumdrehenlager, wird die Struktur, Safe und Modularität zusammengepreßt. Heutzutage wegen der Nachfrage nach schwerem Laden, tötete der Wurm Antriebsgerät hat sich entwickelt. Er hat bessere Produktstrukturkompaktheit und hohes ladendes Fähigkeits- und mit hohem Ausschussdrehmoment.
Eigenschaften
Die Eigenschaften des Wurmgangmechanismus:
1. Ein großes Übersetzungsverhältnis kann erreicht werden, das kompakter als der schraubenartige Gangmechanismus der Schwankenachse ist
2. Die Zahnradeingriffzahnoberflächen der zwei Räder sind in der Linie Kontakt, und seine Tragfähigkeit ist viel höher als die des geschwankten schraubenartigen Gangmechanismus der Welle
3. Das Schneckengetriebe ist mit einem Schneckengetriebe gleichwertig, das ein Zahnradeingriffantrieb des Multizahnes ist, also ist der Antrieb stabil und die Geräusche sind klein.
4. Selbstsichernd. Wenn der Steigungswinkel des Wurmes kleiner als der gleichwertige Reibungswinkel zwischen den Zahngetriebezähnen ist, hat der Mechanismus selbstsichernde Eigenschaften und kann erzielen, selbstsicherndes aufzuheben d.h. nur der Wurm den Wurm fahren kann, aber nicht der Wurm. Wie der selbstsichernde Wurmmechanismus, der in seinen Schwermaschinen benutzt wird, kann sein Rückselbstsicherndes eine Rolle im Sicherheitsschutz spielen.
5. Die Übertragungseffizienz ist niedrig und die Abnutzung ist ernst. Wenn die Wurmgangmaschen und die Antriebe, die relative Verschiebung zwischen den Zahngetriebezähnen
Die dynamische Geschwindigkeit ist groß, also ist der Reibungsverlust groß und die Leistungsfähigkeit ist niedrig. Andererseits verursacht die relative Gleitgeschwindigkeit ernste Abnutzungs- und Hitzegeneration auf der Zahnoberfläche. Um Hitze zu zerstreuen und Abnutzung zu verringern, sind teurere Materialien mit guten Antifriktions- und Antiverschleißeigenschaften und gut häufig benutzt Geräte schmierend, also sind die Kosten hoch.
6. Die axiale Kraft des Wurmes ist groß
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Die Anwendungen umfassen Solarverfolger, Windkraftanlagen, Satelliten- und Radarteller, LKW-Kräne, Mannaufzüge, Gebrauchsausrüstung, hydraulische Ausrüstungszubehöre, Ölwerkzeugausrüstung, Reifenlenker, Gräber s und Automobilaufzüge.
