Produktdetails:
|
| Gang-Verhältnis: | 31:1 | Normalleistungs-Drehmoment: | 533 Nanometer |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Haltemoment: | 7000 Nanometer |
| Kippen des Drehmoments: | 744 Newtonmeter | Nennleistungs-Drehmoment: | 0,065 U/min |
| Verwendung: | Solarverfolger | Schutzfunktion: | IP66 |
| Hervorheben: | Solarverfolger-Verknüpfungs-kleiner Durchlauf-Antrieb,533Nm tötete Antrieb für Solartracking-system,Gangdurchlauf-Antrieb des Wurmes 533Nm |
||

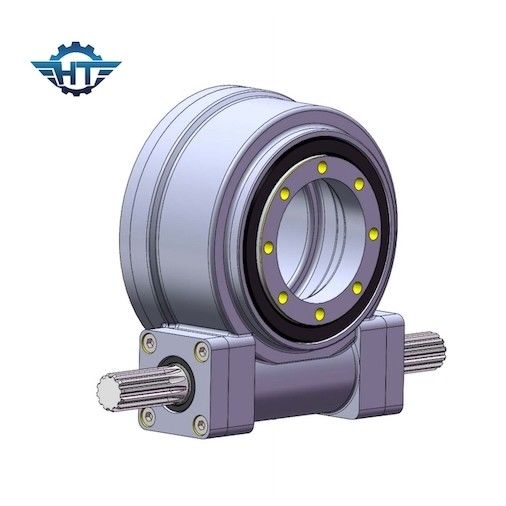

Gang des Wurm-SE3 IP66, der Ring Bearings For Solar Tracking-System herumdreht
Selbst IP66, der Herumdrehenantrieb zuschließt
Entsprechend der Wechselgetriebeform von Herumdrehenantrieben, kann es in den Gangherumdrehenantrieb und Wurmgangherumdrehenantrieb unterteilt werden und die jeweiligen Eigenschaften des Gang-Antriebs und -Schneckengetriebes erben. Im Hinblick auf Tragfähigkeit ist die Leistung der Wurmgangart besser als die der Zahnart, und wenn das Umschlagschneckengetriebe benutzt wird, werden seine Tragfähigkeit, Verformungsfestigkeit und Getriebestarrheit weiter, aber der Wurmgang und die Wurmart Dreh-Antrieb im Hinblick auf Leistungsfähigkeit verbessert.
Vorteile
Der Herumdrehenantrieb ist ein in hohem Grade integrierter Vollkreisherumdrehenreduzierungsmechanismus. Die axiale Größe der Kette ist nicht viel unterschiedlich, die zum Flachdrücken der Struktur der Reihengetriebe-Verbindungsteile nützlich ist, dadurch sie verringert sie die Größe der gesamten mechanischen Ausrüstung.
Darüber hinaus ob es eine Gangart oder eine Wurmgangart Herumdrehenantrieb, weil der Größenunterschied zwischen den Haupt- und gefahrenen Teilen selbst sehr groß ist, es ist einfacher, großes Übersetzungsverhältnisgetriebe zu erzielen ist, das auch für viele anderen Arten Wechselgetriebemechanismen schwierig ist.
Se-Modell Performance Parameters
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbstsichernd |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anmerkungen:
Da der Herumdrehenantrieb mit verschiedenen Antriebsmotoren ausgerüstet wird und die Leistung des Herumdrehenantriebs unterschiedlich ist, treten Sie bitte mit unseren Verkäufen für den spezifischen Preis in Verbindung. Wir stellen Ihre Mitteilung innerhalb 12 Stunden wieder her.
Anwendungen
Der Herumdrehenantrieb kann in jeder möglicher Gelegenheit benutzt werden, die Vollkreisrotation erfordert und variable Geschwindigkeit erfordert. Wenn es notwendig ist, die Kraftübertragung des größeren Drehmoments, das Getriebe der Bewegung der höheren Präzision oder die Auswahl des Mechanismus zu verwirklichen, der hohe Kompaktheit und Festigkeit der Körperstruktur erfordert, ist der Herumdrehenantrieb die beste Lösung.
Die allgemeineren Anwendungen sind im Allgemeinen die Vollkreisdrehstruktur der Technik und der Baumaschinen sowie Solarenergie, Windenergie und verschiedene langfristige Maschinerie des automatischen Lokalisierens. Es ist einfach, digitale Steuerung durchzuführen, also hat er viele Anwendungen auf dem Gebiet von Industrierobotern.
