Produktdetails:
|
| HerumdrehenLaufwerksart: | Antirückprall-Wurm-Gang | Wurm-Material: | 42CrMo/50Mn |
|---|---|---|---|
| Anwendung: | Pv-Platten-einzelne Achsen-Solarverfolger | Größe: | 3 Zoll bis 25 Zoll |
| Feld-Leben: | 30 Jahre | Farbe: | Kunde erfordert |
| MOTOR: | 24V/12V/48VDC | Wartung: | Frei |
| Hervorheben: | Doppeltes eingeschlagener Solarantrieb des durchlauf-VE5,Solardurchlauf-Antrieb 48V 42CrMo,Wurm-Gang-Durchlauf-Antrieb 48V 42CrMo |
||

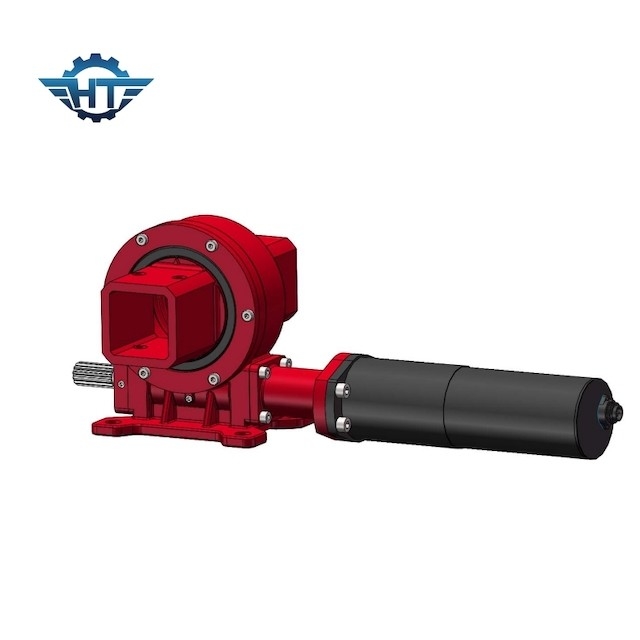

Doppeltes eingeschlagener Gang-Herumdrehenantrieb des Wurm-VE5 für PV-Platten-einzelne Achsen-Solarverfolger
Einschlagen der elektrischen Durchlauf-Antriebs-Beschreibung
Der elektrische Herumdrehenantrieb Einschlagens ist hauptsächlich in photo-voltaischem Kraftwerk trackin entworfen und benutzt. wie horizontales Einzelachsentracking-system, großes Verknüpfungstracking-system, schiefes Einzelachsenverknüpfungstracking-system, schiefes Einzelachsentracking-system und Doppel-achsentracking-system.
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
1. Flache einzelne Achsenverknüpfung
Passend für Breiten unterhalb 30 Grad und Bodensteigungen weniger als 12 Grad.
2. Schiefe einzelne Achsenverknüpfung
Passend für Medium für hohe Breiten, muss der Boden ungefähr flach sein.
3. Schiefe Einzelachseneinheit
Passend für Medium für hohe Breiten.
4. Doppelachsen-Solartracking-system
Doppelachsenspurhaltung
die Doppel-Achse, die aufspürt, wenn zwei drehende Äxte gleichzeitig sich bewegen kann garantieren, dass der Sonnenkollektor immer zu den Strahlen der Sonne senkrecht ist, so Doppel-achsenspurhaltung verbessert die Leistungsfähigkeit der Solarenergiegeneration.
