Produktdetails:
|
| Gang-Verhältnis: | 61:1 | Art: | Eingeschlossen |
|---|---|---|---|
| Anwendung: | Solarenergie | Fahrer: | DC/AC |
| IP-Grad: | IP66 | Farbe: | wie verlangt |
| Effciency: | 40% | Rückprall: | 0,1 Grad |
| Hervorheben: | Hohe Genauigkeits-Wurm-Gang-Herumdrehenantrieb,Pv-Verfolger-Wurm-Gang-Herumdrehenantrieb,Solarantrieb des verfolgers SE9 |
||

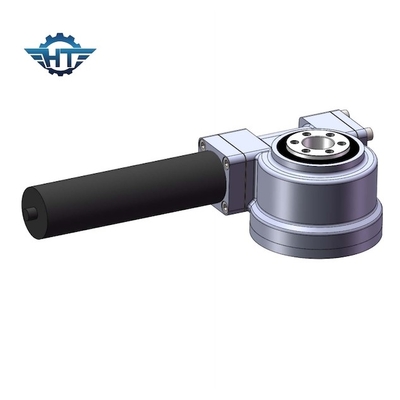

Wurm-Gang-Herumdrehenantrieb der hohen Genauigkeits-SE9 für PV-Solarverfolger-Energie-Energie
Hohe Genauigkeits-Wurm-Gang-Herumdrehenantriebs-Beschreibung
Elektrisches mechanisches Motorantriebsgetriebe

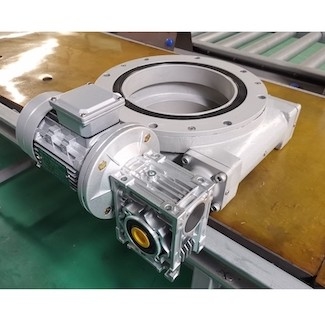

Horizontaler Bewegungswurmgangreduzierer-Antrieb
Getriebereihenfolge: horizontale Motorkoppelung mit Bremsrad-bremsewurm-Gangreduzierer mit letztem Stadiumszahntrieb der Grenzdrehmomentkoppelung-d dreht sich um die große Kupplungsglocke.
Eigenschaften: großes Übersetzungsverhältnis, Kompaktbauweise, stabile Operation, hohe Übertragungseffizienz
Rate ist niedrig.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Der Solarverfolgerdurchlauf-Antrieb wird hauptsächlich für die folgenden Solartracking-systeme benutzt:
Solartracking-system der Einzelachse 1.Horizontal. Für Solartracking-system der horizontalen Einzelachse justiert das Hauptfahrwerkbein des Sonnenkollektors den Winkel, um den Neigungswinkel genau aufzuspüren. Diese Art des Herumdrehenantriebs wird nur niedrigen Breitenbereich beantragt.
Tracking-System der Einzel-Achsen-2.Tilted. Gekippter Einzel-Achsen-Verfolger ist für Bereiche mit Breiten höher als 40 Grad passend, die den Nutzen des Energieertrags maximieren können.
Solartracking-system der Achse 3.Dual. Doppelachsen-Solartracking-system ist „altitude+azimuth“, das System voll-aufspürt, bewegt sich es entlang zwei Rotationsäxte mit zwei Rotationsgrad, um die Bahn der Sonne vollständig aufzuspüren und Solarenergieaufnahme zu maximieren. Diese Art des Herumdrehenantriebs ist für Hochbreitenbereiche passend und die Leistungsfähigkeit der Stromerzeugung wird über 35% erhöht, die erheblich die Leistungsfähigkeit des Solarenergiekraftwerksparks verbessern.
Verpacken und Versenden
Inneres Verpacken: Rostschutzplastikfilm; Vakuumplastiktaschen.
Umverpackung: harter Karton; Holzetui; hölzerne Palette.
Versandausdruck: durch Eil; auf dem Luftweg; auf dem Landweg; durch Meer.
Für Proben da der Durchlauf-Antrieb mit kleinem Maß als Schwergewichts- Gewicht ist, ist es nicht kosteneffektives Verschiffen durch Meer während das Eilverschiffen die kosteneffektive Weise, unser logistitic Personalwille, der um TNT, DHL, UPS, FEDEX, den Eilpreis zu vergleichen, um die kosteneffektivste Weise zu finden gebeten wird.
Wenn im Großauftrag in der Zukunft, wir Schiff durch Meer empfehlen.
