Produktdetails:
|
| Herkunftsort: | Changzhou, China | Bescheinigungen: | ISO, CER |
|---|---|---|---|
| IP-Klasse: | Geschlossen IP66 | Selbsthemmend: | Ja |
| Art: | 1 Zoll-Herumdrehenantrieb | Material: | 42CrMo oder 50Mn |
| Optionale Größen: | 3 Zoll Inches~25 | Anwendung: | Sun-Solarverfolger |
| Hervorheben: | 3" horizontaler Schneckengetriebe-Durchlauf-Ring,Schneckengetriebe-Durchlauf-Ring 50Mn,Durchlauf-Antrieb des Wurmes ISO9001 |
||

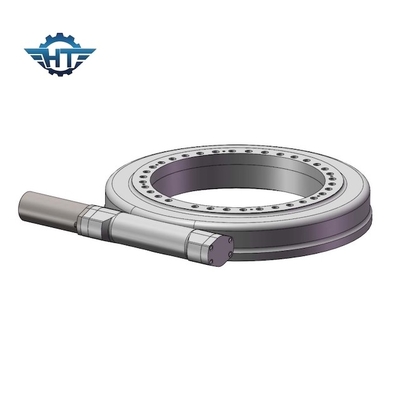

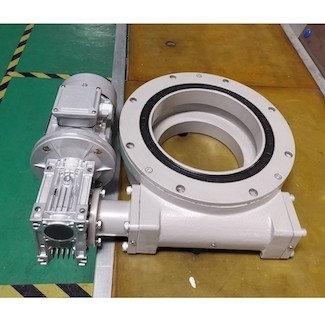

3 Zoll horizontale Durchlauf-Antriebs-mit verhärtetem Tooch für Sun-Solarverfolger
Horizontale Durchlauf-Antriebs-Beschreibung
Tötete Antriebe sind perfekt für Anwendungen, die Lastsholding und Rotationsdrehmoment vom gleichen Getriebe erfordern. Die Antriebe kommen mit einer Sanduhrwurmtechnologie, die die Leistungsfähigkeit der Antriebe erhöhen. Der Unterschied zwischen normaler und Sanduhrtechnologie ist, dass, in einem herkömmlichen Wurmzahnradgetriebe, nur ein Zahn des Gangs in Verbindung mit der Wurmwelle ist, während in der Sanduhr, er Multizahnkontakt hat.
Vorteile
Die Struktur ist kompakt, ist die Rückholfreigabe klein, ist die Präzision hoch, ist die Nutzungsdauer sehr lang, und das Nennleistungsdrehmoment kann sehr vergrößert werden. Aber der Preis ist etwas teurer. Planetengetriebe werden im Allgemeinen benutzt, wenn drehmomentstark, wird angefordert in einem begrenzten Raum, in IE-Bändchen und im großen Drehmoment, und seine Zuverlässigkeit und Leben sind besser als Stirnradreduzierer. Stirnradreduzierer werden für niedrigere niedrige Kosten Anwendungen der Stromaufnahme-, lärmarmer und hoherleistungsfähigkeit benutzt. Planetengetriebe werden durch kleines, mit hohem Ausschuss Drehmoment und hohe Übertragungseffizienz gekennzeichnet, solange sie diese Anforderungen haben.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anwendungen
Der Gebrauch von photo-voltaischem Tracking-System des Dreh-Antriebs kann in zwei Arten entsprechend der Steuermethode unterteilt werden
(1) passive Steuerung. Passive Solarverfolger bauen gewöhnlich auf die Kräfte der Umwelt, um eine Änderung in der flüssigen Dichte zu schaffen. Diese Änderung liefert eine interne Kraft, die aufgewendet wird, um die Komponenten die Sonne aufspüren zu lassen.
(2) aktive Steuerung. Aktive Solarverfolger verwenden zur Verfügung stellten außen Macht zu den Antriebsstromkreisen und zu den Auslösern (Motoren, Hydraulik, etc.) die Komponenten die Sonne aufspüren zu lassen. Steuerung ist eine Spurhaltungsmethode, die keinen Sensor benutzt, der direkt die Position der Sonne abfragt. Sie verwendet mathematische Berechnungen der Position der Sonne (basiert auf der Uhrzeit, dem Datum, dem Standort, dem etc.) um zu bestimmen wo der Verfolger dementsprechend orientiert werden und das Getriebe des Verfolgers fahren sollte.
