Produktdetails:
|
| Gang-Verhältnis: | 102:1 | Normalleistungs-Drehmoment: | 9400Nm |
|---|---|---|---|
| Herkunftsort: | Changzhou, China | Haltemoment: | 65040 Nanometer |
| Kippen des Drehmoments: | 135600 Nanometer | Selbsthemmend: | Ja |
| Verwendung: | Solarenergie-System | Eigenschaft: | Lärmarm |
| Hervorheben: | 14 Zoll-einzelner Achsen-Herumdrehenantrieb,Herumdrehenantrieb für Solarverfolger SE14,Antriebs-Getriebe des Durchlauf-SE14 |
||

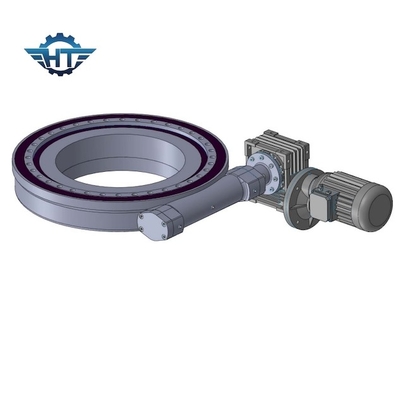

14 Zoll IP66 hohes Moment-Drehmoment-elektrische Durchlauf-Gang-Reduzierer-für Solarenergie-System
Elektrische Durchlauf-Gang-Reduzierer-Beschreibung
Elektroantrieb-herumdrehender Antriebs-Verfolger: Ein Elektroantriebsystem wandelt elektrische Energie in Rotationsbewegung in einem Wechselstrommotor, in einem gebürsteten DC-Motor oder in einem schwanzlosen DC-Motor um. Der Motor wird unten mit einem Getriebe übersetzt, um drehmomentstarkes zu erzielen. Das Endstadium des Getriebes überträgt lineare oder Rotationsbewegung, um die Drehachse des Verfolgers zu drücken.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Herumdrehenantrieb DC-Motoren
1. Nehmen Sie Doppeltragkonstruktion für Abtriebswelle an, damit das maximale Drehmoment des Getriebes wesentlich erhöht wird.
2. Sun-Rad und -Planetenrad werden durch Keil angeschlossen, die das maximale Drehmoment des Getriebes erhöhen und das Leben verlängern.
3. Wir benutzen schraubenartigen Gang an der Eingangsstufe, die die Geräusche das niedrige anf machen, das glatt in hohe Geschwindigkeit gelaufen wird. Das innere Hohlrad wird getrennt, damit wir mehr Verhältnis machen können und der Entwurf flexibel ist. Getriebe und Motor sind durch eine Nahtverlegenheit durch Schraube in axialen, die die zusammenpassende Präzision erhöhen und Geräusche verringern.
4. Wir benutzen Nudelholzhalter innerhalb des planetarischen wheel.we-Gebrauchsnudelholzes, das reibt, anstatt zu schieben, das Leben des Getriebes so reibend, sind viel länger.
5. Doppelte Tragkonstruktion; Internes Reiben auf innerer Bohrung von den Planetengetrieben, die die innere gebohrte Rundung kleiner als 0.003mm machen; Laufen durch das Rollen, anstatt zu schieben; Oberflächenpräzisionsabfall des Gangs HRC60; Die Annahme aller dieser technoligies stellen das super ruhige und stabile Funktionieren und eine lange Lebenszeit in 10000 Stunden sicher.
Anwendungen
Einzel-Achsentracking-system: Der photo-voltaische Energiesolarkraftwerkspark, der das Herumdrehenantriebsgerät verwendet, hat die Eigenschaften von niedrigen Kosten, stabile Leistung, angemessene Struktur, genaue Spurhaltung, und bedienungsfreundlich. Es gibt keinen Bedarf, die Positionsdaten der Sonne in den verschiedenen Plätzen zu berechnen, und er wird durch die geographischen und externen Bedingungen begrenzt und nirgends garantiert, dass das System die Sonne gegenüberstellt und genau die Sonne jederzeit aufspürt. Er kann in der Temperaturspanne -20°C zu 120°C. normalerweise verwendet werden. Die Spurhaltung kann 0.1° erreichen. Maximieren Sie die Genauigkeit der Sonne aufspürend und maximieren Sie die Nutzung der Solarenergie.
