Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | 3 Zoll |
|---|---|---|---|
| Gang-Verhältnis: | 31:1 | Nennleistungs-Drehmoment: | 600Nm |
| Haltemoment: | 1500Nm | Kippen des Drehmoments: | 3000Nm |
| Entlüftungslöcher: | 6*M6 | Standardfarbe: | RAL 9006 |
| Hervorheben: | Einzelner Herumdrehenantrieb der Achsen-SE3,Multi Zahn-einzelner Achsen-Herumdrehenantrieb,SE3 |
||

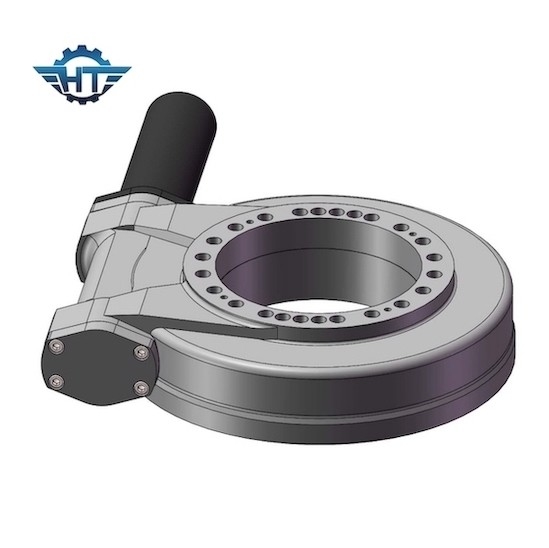

Gang des Wurm-SE3 kleine Tracking-Systeme Slewng Ring Drive For Inlined Solar
Kleine Beschreibung Slewng Ring Drive
Unser Herumdrehenantrieb wird aus der Wohnung, Herumdrehenlager verfasst und versiegelt und schlägt Wurm und andere Standard-Hardware accssories ein. Wir können verschiedene Arten von Motoren wie elektronischen Motoren des Planetengetriebes 12VDC oder 24VDC, Hydraulikmotoren auch zusammenbringen, die Bewegungen für rechtsläufige Richtung und Rotation der rechtsläufigen Richtung mit stabiler Leistung und hoher Leistungsfähigkeit zu widersprechen können.
Vorteile
1. Hohes backholding Drehmoment, zum der Solarsicherheit des Tracking-Systems zu verbessern
2. drehende Strecke von 360 Grad
3. Einschlagen des Schneckengetriebeinneres
4. Multi Zahnkontakt, zum der hohen Last sicherzustellen
5. Selbstsichernde Funktion
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Anmerkung: Für ausführlichere Maße und Parameter beziehen Sie bitte sich auf unsere Verkaufszeichnungen.
Kundengebundene Dienstleistungen
1. Spezieller Entwurf basiert auf verschiedenen Anwendungen und Projekten
2. konnten verschiedene Arten von Motoren, wie Hydraulikmotoren, Schrittmotoren, elektrische Motoren etc. zusammengebracht werden.
3. sind die verschiedenen Farben basiert auf RAL-Code verfügbares; unsere Standardfarbe ist RAL 9006.
Anwendungen
Passives Antriebs-Herumdrehenantriebs-Tracking-System-passiv-System
Ein hydraulischer Differenzdruck wird, die Verfolgerwelle zu fahren verwendet. Der Differenzdruck wird durch die verschiedenen thermischen Steigungen erhalten, die durch die verschiedenen Schatten geschaffen werden. Der Verfolger zieht um, um diesen Differenzdruck auszugleichen.
