Produktdetails:
|
| Art: | Schwenkantrieb SE1 | Anwendung: | Solarverfolger |
|---|---|---|---|
| Schutzfunktion: | Geschlossen IP66 | Ursprungsort: | Changzhou, China |
| Material: | 42CrMo oder 50Mn | Garantie: | 5~10 Jahre |
| Entlüftungslöcher: | 6xM6 | Gewicht: | 6 Kilogramm |
| Hervorheben: | Durchlauf-Antrieb des Wurm-12VDC,Antriebsmotor des Durchlauf-SE1,Solarantrieb des durchlaufes SE1 |
||

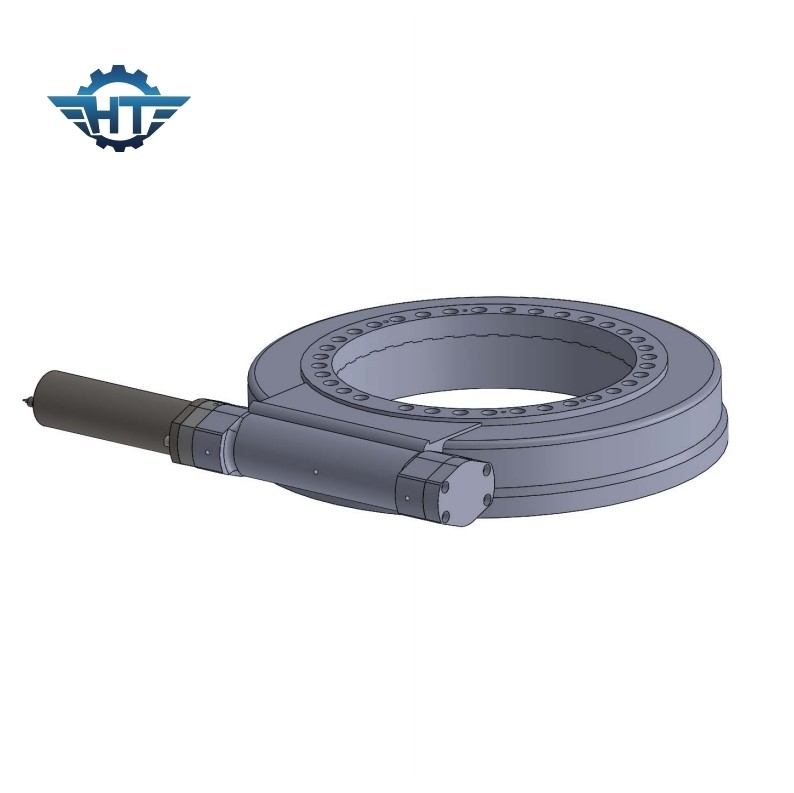

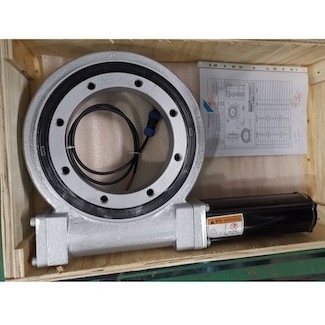

SE1 IP66 schloss Motor Durchlauf-Ring Drives 12VDC für einzelnes Tracking-System ein
Beiliegende Durchlauf-Ring Drive-Beschreibung
Sanduhrwurmtechnologie liefert mehr Zahnkontakt, höheres Drehmoment, eine wirtschaftliche und kompakte Lösung mit niedrigen Instandhaltungskosten zu versehen; Drehwerk und Kanal verhärten Verfahrenstechnikzunahme die Durchlauf-Antriebslebenszeit; alle Komponenten des herumdrehenden Mechanismus werden rigoros und gute Qualitätssicherung zu haben geprüft; kundengebundener Entwurf ist verfügbar.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
HerumdrehenAntriebszahnrad-Motor
Was ist DC-Gang-Motor?
DC-Gangmotor wird auch DC-Getriebemotor genannt, DC-Bewegungs- und gearheadmotor oder Getriebemotor übersetzte. Er besteht einem elektrischen DC-Motor und aus einem Getriebe; diese Getriebe werden benutzt, um das Motordrehzahl DC zu verringern, während Zunahme der DC-Motordrehmoment. Könnte in den Anwendungen deshalb verwendet werden, die langsameres und höheres Drehmoment vom Gangmotor benötigen.
Für was dieses könnte der Getriebemotor, der benutzt wurde
Sie spielen eine wichtige Rolle als Fahrer in den folgenden Anwendungen:
1. Solarenergieenergie
2. Haushaltsgeräte
3. Robotik
4. Automobil
5. Drehmomentübertragung
| Optional | 60mm, 80mm, 90mm, 120mm, 160mm |
| Nennleistungsdrehmoment | 8.5nm-680nm |
| Gangverhältnis einstufig | 3, 4, 5, 7, 10 |
| Gangverhältnis zweistufig | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Gangverhältnis dreistufig | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Rückkehrabstand | 12arc-min~ 18arc-min |
Anwendungen
Hydraulisch gefahrenes photo-voltaisches Tracking-System mit Herumdrehenantrieb
Hydraulische Ansteuersysteme benutzen Hydraulikpumpen, um hydrostatischen Druck zu erzeugen. Hydrostatischer Druck läuft Ventile, verschiedene Rohre zu den Hydraulikmotoren und Hydrozylinder durch. Der Hydraulikmotor und der Hydrozylinder übertragen die mechanische Bewegung, die wie erforderlich auf die lineare oder Rotationsbewegung justiert wird, die vom Verfolger gefordert wird.
