Produktdetails:
|
| Modell: | 9 Zoll | Gang-Verhältnis: | 61:1 |
|---|---|---|---|
| Leistungsfähigkeit: | 40% | MOTOR: | Elektromotor |
| Art: | Vertikale angebracht | Anwendung: | Flaches einzelnes Achsen-Tracking-System |
| Precison: | 0,15 Grad | Soem-Service: | Verfügbar |
| Hervorheben: | Achsen-Herumdrehenantrieb Soems einzelner,Elektromotor-Vertikalen-Herumdrehenantrieb,Soem-Bewegungsherumdrehenantrieb |
||

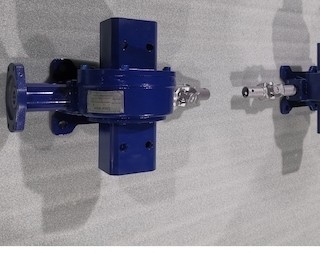

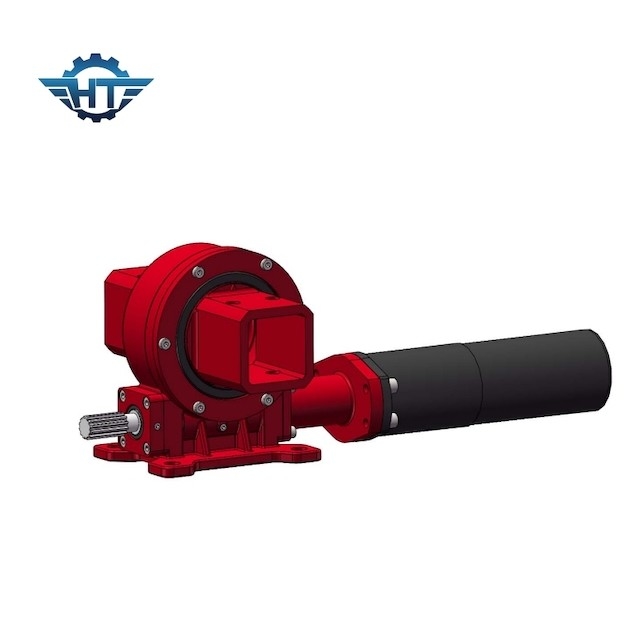

Vertikale VE9 brachte herumdrehenantriebe für Gewann-flaches einzelnes Achsen-Tracking-System an
Beiliegende Herumdrehenantriebs-Beschreibung
Beiliegende Herumdrehenantriebe können durch unterschiedliche Genauigkeit geteilt werden: normale Rückprallart, kleine Rückprallart. Sie kann durch Befestigungsarten auch geteilt werden: vertikale Art, Doppelachsenart. Herumdrehenantrieb basiert auf dem Selbst, der Wurmgang mit starkem Kippenmoment und statischer selbstsichernder Funktion zuschließt. Multi Zahnkontakt ist besonders für das Fahren der hohen Last bestimmt.
| Modell: | VE9 | Ursprungsort | Changzhou, China |
| Marke | HANGTUO | Art | Eingeschlossen |
| Material | 42CrMo, 50Mn | Abtriebsdrehmoment | 2250 N.m |
| Kippen des Moment-Drehmoments | 16 KN.m | Haltemoment | 80 KN.m |
| Statische axiale Bewertung | 60 KN | Statische Radialbewertung | 130 KN |
| Dynamische axiale Bewertung | 30 KN | Dynamische Radialbewertung | 65 KN |
| Gang-Verhältnis | 61:1 | Leistungsfähigkeit | 40% |
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
Doppelachsenspurhaltung
die Doppel-Achse, die aufspürt, wenn zwei Äxte gleichzeitig sich bewegen kann mit zwei horizontalen Herumdrehenantrieben oder einem vertikal-horizontalen Herumdrehenantrieb erzielt werden, um die Spurhaltung zu erzielen, die garantieren kann, dass der Sonnenkollektor immer zu den Strahlen der Sonne senkrecht ist, also verbessert die Doppel-achse Spurhaltung die Leistungsfähigkeit der Solarenergiegeneration. Sie kann um 35%-45% erhöht werden.
