Produktdetails:
|
| Modell: | VE7“ | Gang-Verhältnis: | 51:1 |
|---|---|---|---|
| Nennleistungs-Drehmoment: | 6120Nm | Haltemoment: | 39 kN.m |
| Kippen des Drehmoments: | 10 kN.m | maximales Drehmoment: | 10200 N.m |
| Leistungsfähigkeit: | 40% | Farbe: | wie verlangt |
| Hervorheben: | 6120 Nanometer Wurm-Gang-Herumdrehenantrieb,Gang-Herumdrehenantrieb des Wurm-45kg,Durchlaufring des Schneckengetriebes 45kg |
||

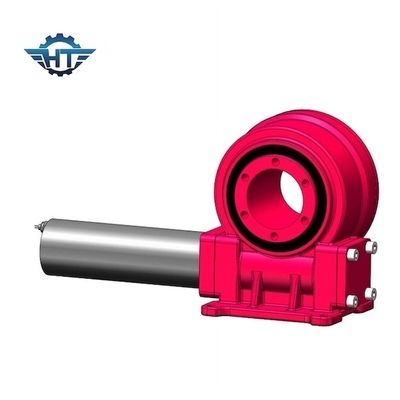

Einzelne Wurm-Gang-Herumdrehenlager der Achsen-VE7 mit Nema23 für Solartracking-systeme
Beiliegende VE-Art Durchlauf-Antriebs-Beschreibung
Der Drehreduzierer ist eine unabhängige geschlossene Übertragungseinrichtung zwischen dem Primärantrieb und der Arbeitsmaschine, die benutzt wird, um die Geschwindigkeit zu verringern und das Drehmoment zu erhöhen, um den Arbeitsbedarf zu erfüllen. Zur Zeit, die Hauptparameter des Reduzierers, wie Mittelabstand, Übersetzungsverhältnis, Modul, Zahnbreitenkoeffizient, etc., sind standardisiert worden. Der Drehreduzierer ist ein Schneckengetriebeantriebszahnrad, zum des Effektes der Verlangsamung zu erzielen. Angetrieben durch den Motor, gibt die Schneckengetriebe der Außenring des Herumdrehenlagers, um sich zu drehen, der Außenring Drehmoment durch den Flansch aus, und der Innenring des Herumdrehenlagers wird in der Basis geregelt. Drehreduzierer sind auf dem Gebiet der photo-voltaischen Solarstromerzeugung weitverbreitet.
Parameter der Leistungs-VE7
| Modell: | Antrieb Herumdrehensve7 | Haltemoment: | 39 kN.m |
| Nennleistungs-Drehmoment: | 6120 N.m | Leistungsfähigkeit: | 40% |
| Kippen des Drehmoments: | 10 kN.m | Präzision: | ° ≤0.1 |
| Statische axiale Last: | kN 110 | Selbstsichernd: | Ja |
| Statische Radiallast: | kN 60 | Gewicht: | 45 Kilogramm |
VE-Modell Performance Parameters
| VE-Modell Performance Parameters | ||||||||||||
| Modell | Nennleistungs-Drehmoment (N.m) | Haltemoment (kN.m) | Kippen Drehmoment (kN.m) | Axiale Last (kN) | Radiallast (kN) | Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP | Arbeitstep (℃) | Selbstsichernd | Gewicht (Kilogramm) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 Kilogramm |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 Kilogramm |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 Kilogramm |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 Kilogramm |
Anwendungen
In der ständigen Weiterentwicklung der Solarlichtenergie, ist die Fertigungstechnik von photo-voltaischen Systemen ununterbrochen verbessert worden und ist auf den verschiedenen Gebieten weitverbreitet gewesen. Ein photo-voltaisches System ist ein Gerät, das direkt Lichtenergie in elektrische Energie durch den photoelektrischen Effekt oder photochemischen Effekt umwandelt. Das photo-voltaische System ist das Kernteil des Solarenergiekraftwerksparks und das wertvollste Teil des Solarenergiekraftwerksparks. Foto-voltaische Systeme können Solarenergie in elektrische Energie nicht nur umwandeln, aber speichern auch die elektrische Energie in den Batterien oder verwenden sie, um Lasten zu fahren. Um die Stromerzeugungs-Leistungsfähigkeit des photo-voltaischen Systems zu verbessern und seine Stromerzeugungskosten zu verringern, wird der Winkel des Sonnenkollektors im Allgemeinen durch das Dreh-Antriebsgerät justiert, damit der Sonnenkollektor die Sonne effektiv aufspüren kann, dadurch effektiv er verbessert er die Auslastung des Sonnenkollektors und verbessert die Stromerzeugungs-Leistungsfähigkeit.
