Produktdetails:
|
| Material: | 50Mn, 42CrMo | Modell: | SE21" |
|---|---|---|---|
| Gang-Verhältnis: | 125:1 | Nennleistungs-Drehmoment: | kNm 16 |
| Kippen des Drehmoments: | kNm 205 | Leistungsfähigkeit: | 40% |
| Farbe: | RAL 9006 oder nach Wunsch | ||
| Hervorheben: | Wurm-Gang-Durchlauf-Antrieb Se 21,Drehmomentstarkes Wurm-Gang-Durchlauf-Getriebe,Gang-Durchlauf-Antrieb des Wurm-50Mn |
||

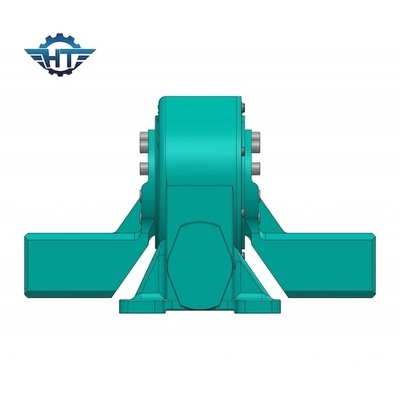

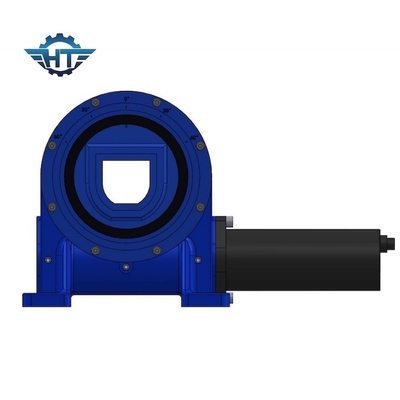

Tötete drehmomentstarker Reduzierer-Wurm-Gang der Geschwindigkeits-SE21 Antrieb für Roboter und Baumaschinen
Wurm-Gang-Durchlauf-Antrieb Descripition
Ursprungsort: Jiangsu, China (Festland)
Markenname: Hangtuo
Statische axiale Bewertung: 1600 KN
Statische Radialbewertung: 640 KN
Dynamische axiale Bewertung: 385 KN
Dynamische Radialbewertung: 335 KN
Bedingung: Neu
Abtriebsdrehmoment: kNm 16
Gang-Verhältnis: 125:1
Kippen des Momentdrehmoments: 205 KN.m
Haltemoment: 105 KN.m
Motor: 125CC, 160CC, Hydraulikmotor 200CC
Kundendienst erbracht: Ingenieure verfügbar Maschinerie übersee instandhalten
Hangtuo Herumdrehenantriebe und Herumdrehenlager/Ring können für Baugeräte benutzt werden und Automatisierungsrobotiksystem, wie LKW brachten Kräne, Offshore-carnes, Bagger an.
Leistungs-Parameter von Se-Reihen
| Se-Modell Performance Parameters | ||||||||||||
| Modell |
Nennleistung Drehmoment (N.m) |
Kippen Drehmoment (N.m) |
Holding Drehmoment (N.m) |
Axial Last (kN) |
Radialstrahl Last (kN) |
Verhältnis | Leistungsfähigkeit |
Präzision (Grad) |
IP |
Arbeitstep. (℃) |
Selbst- Blockierung |
Gewicht (Kilogramm) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Vorteile
1. Starker Kippmoment
2. Adopt Schneckengetriebe einschlagend
3. multi Zahnkontakt, hohe Tragfähigkeit
4. selbstsichernde Funktion
